المقدمة:-
استخدم هذا الدليل لإزالة أو استبدال الشاشة على هاتف
Samsung Galaxy S22 PLUS.
مستشعر بصمة الإصبع مدمج في شاشة هذا الهاتف. إذا لم يكن مستشعر بصمة الإصبع يعمل، فمن المحتمل أن تحتاج إلى استبدال الشاشة بالكامل.
تأتي الشاشة الجديدة مع شاصي جديد مدمج بها فكل الواجب فعله هو نقل المكونات من الشاشة القديمة الى الشاشة الجديدة بخطوات بسيطة
الخطوة 0
قم بأخراج شريحة السيم كارت
قم بأخراج قلم الS-PEN
الخطوة 1
قم بإعداد هاتفك للتفكيك
افصل اي كابل متصل بالهاتف وقم بأطفاء الجهاز
الخطوة 2
قم بتسخين الحافة السفلئ
⚠︎ دع بطارية هاتفك تستنزف أقل من 25% قبل البدء في هذا الإصلاح.
قم بإعداد كيس التسخين وقم بتطبيقه على الحافة السفلية للغطاء الخلفي لمدة ثلاث دقائق لتفكيك المادة اللاصقة الموجودة أسفله.
⚠︎ يمكن أيضًا استخدام مجفف شعر أو مسدس حراري، ولكن احرص على عدم ارتفاع درجة حرارة الهاتف - فالشاشة والبطارية الداخلية كلاهما عرضة للتلف الناتج عن الحرارة.
الخطوة 3
قم بتثبيت مقبض الشفط على الحافة السفلية للغطاء الخلفي، بالقرب من الحافة قدر الإمكان.
⚠︎ إذا كان الغطاء الخلفي متشققًا، فقد لا يلتصق مقبض الشفط. حاول رفعه بشريط لاصق قوي، أو قم بلصق مقبض الشفط في مكانه حتى تتمكن من المتابعة.
ارفع الغطاء الخلفي باستخدام مقبض الشفط لإنشاء فجوة صغيرة بين الغطاء الخلفي والإطار.
⚠︎ إذا كنت تواجه مشكلة في الرفع، استخدم كيس التسخين او مجفف الشعر لتليين المادة اللاصقة بشكل أكبر.
أدخل اداة الفتح في الفجوة التي قمت بإنشائها.
الخطوة 4
- قم بإزالة مقبض الشفط.
- قم بتحريك أداة الفتح على طول الحافة السفلية لتقطيع المادة اللاصقة.
⚠︎ إذا كنت تواجه مشكلة في تحريك اداة الفتح، استخدم مجفف الشعر او كيس التسخين لدقيقتين لتليين المادة اللاصقة بشكل أكبر.
اترك أداة الفتح مُدخلة بالقرب من الزاوية اليسرى السفلية لمنع المادة اللاصقة من إعادة الغلق.
الخطوة 5
- قم بأستخدام مجفف الشعر او كيس التسخين على الحافة اليسرى للهاتف لمدة 3 دقائق لتليين المادة اللاصقة.
⚠︎ احرص على عدم ارتفاع درجة حرارة كيس التسخين. قد يؤدي ارتفاع درجة الحرارة إلى انفجار كيس التسخين.
الخطوة 6
أدخل اداة فتح ثانية في الفجوة التي تم إنشاؤها بالقرب من الزاوية اليسرى السفلية.
⚠︎ لا تدخل اداة الفتح أكثر من 5 مم، وإلا فإنك تخاطر بإتلاف الكابلات القريبة من وحدة الكاميرا.
- قم بتحريك أداة الفتح على طول الحافة اليسرى لتقطيع المادة اللاصقة.
- اترك أداة الفتح مُدخلة بالقرب من الزاوية اليسرى العليا لمنع المادة اللاصقة من إعادة الغلق.
الخطوة 7
- قم بتطبيق مجفف الشعر او كيس التسخين على الحافة اليسرى للهاتف لمدة 3 دقائق لتليين المادة اللاصقة.
⚠︎ احرص على عدم ارتفاع درجة حرارة كيس التسخين. قد يؤدي ارتفاع درجة الحرارة إلى انفجار كيس التسخين.
الخطوة 8
- أدخل اداة فتح ثالثة في الفجوة التي تم إنشاؤها على طول الحافة السفلية.
- قم بتحريك أداة الفتح حول الركن الأيمن السفلي من الغطاء الخلفي لتقطيع المادة اللاصقة.
الخطوة 9
استمر في تحريك اداة الفتح على طول الحافة اليمنى للغطاء الخلفي لتقطيع المادة اللاصقة.
⚠︎ لا تقم بإدخال معول الفتح أكثر من 5 مم لتجنب إتلاف أي مكونات داخلية.
اترك اداة الفتح مُدخله بالقرب من الزاوية اليمنى العليا لمنع المادة اللاصقة من إعادة الغلق.
الخطوة 10
- قم بتطبيق كيس التسخين على الحافة العلوية للهاتف لمدة 3 دقائق لتليين المادة اللاصقة.
- أعد تسخين كيس التسخين لمدة 30 ثانية إذا لزم الأمر.
⚠︎ احرص على عدم ارتفاع درجة حرارة كيس التسخين. قد يؤدي ارتفاع درجة الحرارة إلى انفجار كيس التسخين.
⚠︎ يجب أن يبقى كيس التسخين الذي تم تسخينه بشكل صحيح دافئًا لمدة تصل إلى 10 دقائق.
الخطوة 11
قم بتحريك أداة الفتح في الزاوية اليسرى العليا عبر الحافة العلوية لفصل المادة اللاصقة المتبقية.
⚠︎ لا تقم بإدخال الأداة أكثر من 5 مم لتجنب إتلاف الكاميرات الخلفية والفلاش.
الخطوة 12
- قم بإزالة الغطاء الخلفي.
- استخدم الطرف المدبب من جهاز اداة الرفع الخاص بك لرفع وفصل موصل الضغط الخاص بملف الشحن من اللوحة الأم.
- استخدم الطرف المدبب من اداة الرفع لرفع كابل هوائي NFC وفصله عن اللوحة الأم.
⚠︎ اثناء اعادة التجميع وشد هاتفك تعتبر هذه نقطة جيدة لتشغيل هاتفك واختبار جميع الوظائف قبل إغلاقه. تأكد من إيقاف تشغيل هاتفك تمامًا قبل مواصلة العمل.
الخطوة 13
استخدم مفك براغي لإزالة البراغي الستة مقاس 3.5 مم التي تثبت ملف الشحن كما موضح في الدوائر البرتقاليه.
الخطوة 14
استخدم مفك براغي الخاص بك لإزالة البراغي السبعة مقاس 3.5 مم التي تثبت مكبر الصوتكما موضح في الدوائر البرتقاليه.
الخطوة 15
- ازل مكبر الصوت
- أدخل اداة الفتح بين الحافة اليسرى لمكبر الصوت والإطار.
- ارفع لفصل المقاطع التي تثبت مكبر الصوت.
⚠︎ احرص على عدم فصل مكبر الصوت عن ملف الشحن.
⚠︎ أثناء إعادة التجميع، اضغط على مكبر الصوت داخل الإطار حتى يتم تعشيق المقاطع.
الخطوة 16
قم بإزالة ملف الشحن ومجموعة هوائي NFC بحذر.
⚠︎ لا تفصل ملف الشحن عن مكبر الصوت.
الخطوة 17
استخدم اداة الفتح الخاص بك لرفع وفصل موصل الضغط الخاص بالبطارية.
الخطوة 18
- استخدم اداة الرفع لرفع وفصل كابل التوصيل الاساسي وكابل التوصيل البيني من اللوحة الام.
- استخدم اداة الرفع لرفع وفصل كابل التوصيل الأساسي و الثانوي من لوحة الشحن.
- استخدم الملقط، أو أصابعك، لإزالة كابلات التوصيل البيني.
⚠︎ أثناء إعادة التجميع، تأكد من توصيل نهاية كل كابل يحمل الاسم MAIN باللوحة الأم، وأن الأطراف التي تحمل الاسم SUB متصلة بلوحة الشحن.
الخطوة 19
- استخدم مفك البراغي لإزالة البراغي الثلاثة مقاس 3.4 مم التي تثبت لوحة الشحن.
- أدخل الطرف المدبب من أداة الرفع بين الحافة اليمنى العلوية للوحة الشحن والإطار.
- ارفع لوحة الشحن بما يكفي للوصول إليها بأصابعك.
- اسحب لوحة الشحن نحو أعلى الهاتف بزاوية 30 درجة ثم قم بإزالتها.
⚠︎ أثناء إعادة التثبيت، تأكد من تثبيت الحشية الحمراء حول منفذ الشحن على حافة الهاتف للحفاظ على أكبر قدر ممكن من الحماية من الدخول.
الخطوة 20
- استخدم اداة الرفع لرفع كابل الشاشة وفصله عن اللوحة الأم.
- استخدم اداة الرفع لرفع كابل الشاشة وفصله عن موصل الضغط الموجود أسفل البطارية.
- قم بإزالة كابل الشاشة.
⚠︎ ضع الكابل جانبًا. يمكنك إعادة استخدامه أثناء إعادة التجميع.
الخطوة 21

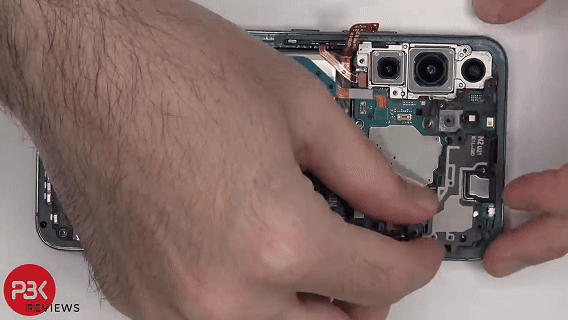

- استخدم مفك البراغي لإزالة البراغي الأربعة مقاس 3.5 مم التي تثبت غطاء اللوحة الأم كما موضحة باللون بالبرتقالي.
- أدخل الطرف المدبب من اداة الرفع بين غطاء اللوحة الأم واللوحة الأم.
⚠︎ تتم الإشارة إلى الموقع الصحيح بواسطة مثلث على غطاء اللوحة الأم.
- قم برفع غطاء اللوحة الأم بلطف وإخراجه من اللوحة الأم ثم قم بإزالة غطاء اللوحة الأم.
الخطوة 22
- استخدم اداة الرفع لرفع وفصل الهوائي الأيسر والايمن من اللوحة الأم.
-ازح كابل البطارية وكابلات الهوائي للوصول إلى زر الصوت والطاقة، الموجود بالأسفل.
- استخدم الطرف المدبب من اداة الرفع لفصل أزرار الصوت والطاقة.
⚠︎ أثناء إعادة التجميع، تأكد من توجيه كابل هوائي أسفل كابل البطارية.
الخطوة 23
استخدم الطرف المدبب من اداة الرفع لرفع وفصل الكاميرا الأمامية عن اللوحة الأم.
الخطوة 24
- استخدم مفك البراغي لإزالة البرغي مقاس 3.5 مم الذي يثبت وحدة الكاميرا واللوحة الأم بالإطار.
- أدخل الطرف المدبب من اداة الرفع أسفل الزاوية اليسرى العليا من اللوحة الأم.
- ارفع اللوحة الأم من الهاتف برفق حتى تتمكن من الإمساك بها بأصابعك.
⚠︎ احرص على عدم وجود اي كابلات عند إزالة اللوحة الأم. إذا شعرت بأي مقاومة، فتحقق من جميع الكابلات للتأكد من خلوها من ازالتها من اللوحة الأم.
- قم بازالة اللوحة الأم من الهاتف .
⚠︎ أثناء إعادة التجميع، تأكد من عدم وجود أي كابلات عالقه أسفل اللوحة الأم.
الخطوة 25
- قم بإعداد كيس التسخين وقم بتطبيقه على الكاميرا الأمامية لمدة ثلاث دقائق.
- ضع كيس التسخين على سطح مستوي وضع الحافة العلوية للشاشة عليه لتسخين الكاميرا من الأسفل.
⚠︎ يمكن أيضًا استخدام مجفف الشعر أو المسدس الحراري ، ولكن احرص على عدم ارتفاع درجة حرارة الهاتف.
الخطوة 26
- استخدم الطرف المدبب من أداة الرفع لرفع الكاميرا الأمامية لأعلى وخارج الإطار.
⚠︎ إذا كان من الصعب للغاية إزالة الكاميرا الأمامية، فاستخدم بعناية أداة إخراج بطاقة SIM الخاصة بك لكشط الرابط الذي يربطها بالإطار. استخدم المزيد من الحرارة إذا لزم الأمر.
- استخدم الملقط أو أصابعك لإزالة الكاميرا الأمامية.
الخطوة 27
-استخدم مفك البراغي لإزالة المسمارين بطول 3.2 مم اللذين يثبتان سماعة الأذن ومحرك الاهتزاز كما موضح باللون البرتقالي
-أدخل الطرف المسطح من اداة الرفع أسفل الحافة السفلية لمكبر صوت سماعة الأذن ومحرك الاهتزاز.
-ارفع مكبر صوت سماعة الأذن ومحرك الاهتزاز لأعلى من تجويفهما وقم بإزالتهما.
⚠︎ لا تحاول رفع بأتجاه البطارية. قم بتوجيه أداة الرفع الخاصة بك لرفعها مقابل الإطار.
الخطوة 28
⚠︎ هذه الخطوة موضحة على الشاشة الجديدة
⚠︎ قبل تركيب الكاميرا الأمامية، استبدل المادة اللاصقة الموجودة في الإطار:
- قم بإزالة البطانة الشفافة من لاصق الكاميرا الأمامية.
- ضع المادة اللاصقة في تجويف الكاميرا بحيث يكون لسان السحب متجهًا لليمين.
- قم بإزالة البطانة اللاصقة الزرقاء باستخدام لسان السحب الخاص بها.
- أدخل الكاميرا الأمامية في تجويفها بالإطار واضغط لتثبيتها.
⚠︎ أثناء إعادة التجميع، قم بإعادة إدخال منفذ USB-C في تجويفه بزاوية قبل الضغط على اللوحة الفرعية بشكل مسطح على الإطار.
الخطوة 29
- استخدم مفك البراغي لإزالة المسمارين مقاس 3.5 مم اللذين يثبتان الهوائي الأيسر.
- استخدم اداة الرفع لرفع اللسان السفلي للهوائي الأيسر حتى تتمكن من الإمساك به بالملاقط.
- استخدم الملقط الخاص بك لإزالة الهوائي الأيسر.
⚠︎ ضع الهوائي جانبًا. يمكنك إعادة استخدامه أثناء إعادة التجميع.
الخطوة 30
استخدم الطرف المدبب من اداة الرفع لرفع الهوائي الأيمن لأعلى حتى تقوم بفصل المادة اللاصقة الخاصة به.
⚠︎ إذا كان الهوائي عالقًا، استخدم كيس التسخين لمدة دقيقتين لتليين المادة اللاصقة.
- استخدم الملقط أو أصابعك لإزالة الهوائي المناسب.
الخطوة 31
- أدخل اداة الرفع في علامة التبويب الموجودة على حامل الزر الجانبي.
- قم بلف اداة الرفع لأعلى لرفع وفك قوس الزر الجانبي من تجويفه في الإطار.
- استخدم ملاقط غير الحادة أو أصابعك للإمساك بقوس الزر الجانبي وإزالته.
⚠︎ قد تخرج لوحة الزر مع الحامل.
- استخدم أصابعك للإمساك بلوحة الزر وإزالتها.
⚠︎ أثناء إعادة التجميع، اضغط على كل زر للتأكد منه. يجب أن يكون لديهم نفس الصوت والشعور كما كان قبل التفكيك.
الخطوة 32
- أدخل ذراعًا واحده من الملاقط في تجويف الزر الجانبي.
- ادفع ربط زر الطاقة عبر الإطار حتى تتمكن من الإمساك بالزر بأصابعك.
⚠︎ إذا لم تصل الملاقط إلى عمق كافٍ في التجويف، فاستخدم الطرف المثني لمشبك ورق أو أي شيء مشابه الشكل.
- استخدم أصابعك للإمساك بزر الطاقة وإزالته.
- قم بتكرار نفس الخطوات لازرار رفع وخفض الصوت.
⚠︎ أثناء إعادة التجميع، قد تحتاج إلى نقل الشريط الموصل الموجود أسفل الهوائي إلى الجزء الجديد.
الخطوة 33
⚠︎ لاصق قوي يؤمن البطارية على الإطار.
استخدم ماصة لوضع قطرة أو قطرتين من كحول عالي التركيز بين الحافة اليمنى للبطارية والإطار.
⚠︎ قد يؤدي استخدام كمية كبيرة من الكحول إلى إتلاف الشاشة.
استخدم ماصة لوضع قطرة أو قطرتين من كحول عالي التركيز بين الحافة اليمنى للبطارية والإطار.
الخطوة 34
- ضع اداة الشفط على البطارية، بالقرب من منتصف الحافة اليمنى قدر الإمكان.
- أدخل طرف اداة الفتح بين الحافة اليمنى للبطارية والإطار.
- ادفع أداة الفتح لأسفل وقم بتدويرها بحيث يكون الطرف الطويل بين البطارية والإطار.
الخطوة 35
- اسحب كوب الشفط بقوة قوية وثابتة أثناء رفع البطارية للأعلى باستخدام أداة الفتح.
- استمر في الضغط المستمر على أداة الالتقاط والالتصاق حتى تنفصل البطارية عن الإطار.
⚠︎ التحلي بالصبر وإتاحة الوقت حتى تنفصل المادة اللاصقة. إذا لم تتزحزح البطارية، ضع بضع قطرات أخرى من الكحول وحاول مرة أخرى.
الخطوة 36
- قم بإزالة البطارية.
- إذا كنت تستخدم الكحول، فانتظر لمدة عشر دقائق قبل تركيب البطارية الجديدة للسماح للكحول بالتبخر تمامًا.
احضر الشاشة الجديدة و قم بأزالة اللواصق الزرقاء و اللواصق الشفافة
⚠︎ قد يكون هنالك لواصق شفافة في مكان الكامرة الأمامية
الخطوة 37
لتقوم بشد الشاشة الجديدة يجب نقل كل المكونات من الشاشة القديمة الى الشاشة الجديدة وذالك من خلال اتباع الخطوات بشكل عكسي لتجميع الشاشة مرة اخرى مع اعادة تثبيت جميع الكابلات والبراغي التي قمت بفصلها
الخطوة 38
الان قم بتنظيف الزجاج الخلفي و ظهر الجهاز من بقايا المادة الاصقة من خلال تقشيرها وازالتها وهذه الخطوة مهمة لتثبيت الزجاج الخلفي بشكل جيد ولعزل الماء
⚠︎ قم بأستخدام الكحول المركزة او سائل الامونيا لتسهل عليك عملية ازالتها بشكل سهل
الخطوة 39 و الأخيرة
الان قم بوضع المادة الاصقة على محيط الزجاج الخلفي من الداخل وقم بتثبيتها في مكانها وانتضر لمدة 30 دقيقة
⚠︎ يمكنك من استخدام الشرائط المطاطية للتأكد من تثبيت الجهاز بشكل جيد
خط النهاية
