المقدمة:-
استخدم هذا الدليل لإزالة أو استبدال الشاشة على هاتف
Samsung Galaxy S21 Ultra.
مستشعر بصمة الإصبع مدمج في شاشة هذا الهاتف. إذا لم يكن مستشعر بصمة الإصبع يعمل، فمن المحتمل أن تحتاج إلى استبدال الشاشة بالكامل.
تأتي الشاشة الجديدة مع شاصي جديد مدمج بها فكل الواجب فعله هو نقل المكونات من الشاشة القديمة الى الشاشة الجديدة بخطوات بسيط
الخطوة 0
قم بإخراج السيم كارت
قم بأخراج قلم الS-PEN
الخطوة 1
قم بإعداد هاتفك للتفكيك
افصل اي كابل متصل بالهاتف وقم بأطفاء الجهاز
الخطوة 2
او قم بتسخين الكيس الحراري او استخدم مجفف الشعر الذي ياتي مع عدة العمل ثم ضعه علئ الجانب الايمن من الغطاء الخلفي لمدة 3 دقائق علئ الاقل
⚠︎ يمكنك استخدام مجفف الشعر أو مسدس الحرارة ، ولكن احرص على عدم تسخين الهاتف بشكل زائد فالشاشة والبطارية الداخلية عرضة للتلف بسبب الحرارة قم بتسخينه الى ان يكون ساخن جدا عند لمسه
الخطوة 3
- قم بتثبيت مقبض الشفط على الحافة السفلية للغطاء الخلفي، بالقرب من الحافة قدر الإمكان.
⚠︎ إذا كان الغطاء الخلفي متشققًا بشدة، فقد يؤدي تغطيته بطبقة من شريط التغليف الشفاف إلى التصاق اداة الشفط. أو بدلاً من ذلك، يمكن استخدام شريط قوي للغاية بدلاً من اداة الشفط. إذا فشلت كل المحاولات الأخرى، يمكنك لصق اداة الشفط بالغلاف المكسور بالغراء.
- ارفع الغطاء الخلفي باستخدام مقبض الشفط لإنشاء فجوة صغيرة بين الغطاء الخلفي والإطار.
⚠︎ إذا واجهتك مشكلة في إنشاء فجوة، استخدم المزيد من الحرارة لتليين المادة اللاصقة بشكل أكبر. اتبع تعليمات كيس التسخين لتجنب ارتفاع درجة الحرارة.
- أدخل أداة الفتح في الفجوة التي أنشأتها.
- حرك أداة الفتح إلى الزاوية اليسرى السفلية لتقطيع المادة اللاصقة.
- اترك أداة الفتح في مكانها لمنع المادة اللاصقة من إعادة الإغلاق.
الخطوة 4
أدخل أداة فتح ثانية في الحافة السفلية لهاتفك.
- حرك أداة الفتح إلى الزاوية اليمنى السفلية لتقطيع المادة اللاصقة.
- اترك أدوات الفتح في مكانها لمنع إعادة إغلاق المادة اللاصقة.
الخطوة 5
⚠︎ إذا أصبح من الصعب قطع المادة اللاصقة، فمن المرجح أنها بردت. استخدم كيس التسخين او استخدم مجفف الشعر لمدة دقيقتين إلى ثلاث دقائق لإعادة تسخينها.
- أدخل أداة فتح ثالثة في الزاوية اليمنى السفلية لهاتفك.
- حرك أداة الفتح على طول الحافة اليمنى لهاتفك لتقطيع المادة اللاصقة.
- اترك أداة الفتح في الزاوية اليمنى العلوية لمنع المادة اللاصقة من إعادة الغلق.
الخطوة 6
⚠︎ عند التقطيع بالقرب من مجموعة الكاميرا، أدخل فقط طرف أداة الفتح (حوالي 4-5 مم) لتجنب إتلاف الكاميرا أو تلطيخها.
- أدخل أداة الفتح الرابعة أسفل الزاوية اليمنى العلوية لهاتفك.
- حرك أداة الفتح على طول الحافة العلوية لتقطيع المادة اللاصقة.
- اترك أداة الفتح في الزاوية اليسرى العلوية لمنع إعادة إغلاق المادة اللاصقة.
الخطوة 7
- أدخل أداة الفتح الخامسة أسفل الزاوية العلوية اليسرى.
- حرك أداة الفتح على طول الحافة اليسرى للغلاف الخلفي لتقطيع المادة اللاصقة المتبقية.
⚠︎ عند التقطيع بالقرب من زر الطاقة، أدخل فقط طرف أداة الفتح (~ 3-4 مم) لتجنب إتلاف الكابل المرن الخاص بزر الطاقة وزر التحكم في الصوت.
الخطوة 8
قم بإزالة الغطاء الخلفي.
⚠︎ هذه نقطة جيدة لتشغيل هاتفك واختبار جميع الوظائف قبل إغلاقه تأكد من إيقاف تشغيل هاتفك تمامًا قبل الاستمرار في العمل.
الخطوة 9
- أدخل أداة الفتح أسفل الطرف السفلي الأيسر من هوائي NFC وملف الشحن.
- حرك أداة الفتح بعناية على طول الحافة السفلية اليسرى لفصلها عن البطارية.
الخطوة 10
استخدم أداة الرفع لرفع او لفصل ملف الشحن والهوائي عن طريق رفع الموصل لأعلى من مقبسه.
الخطوة 11
استخدم مفك البراغي لإزالة البراغي ال التي يبلغ طول كل منها 3.9 مم والتي تثبت مجموعة الهوائي وملف الشحن والبراغي التي تثبت سماعة السبيكر.
الخطوة 12
- أدخل طرف اداة الرفع بين الإطار والفتحة العلوية اليسرى في مكبر الصوت.
- ارفع المفك لإخراج مكبر الصوت من مشابكه البلاستيكية.
- استخدم زوجًا من الملاقط أو أصابعك لإزالة الهوائي وملف الشحن ومجموعة مكبر الصوت بعناية.
⚠︎ ضع اعادة التجميع جانبًا. سوف تعيد استخدامه أثناء إعادة التجميع.
الخطوة 13

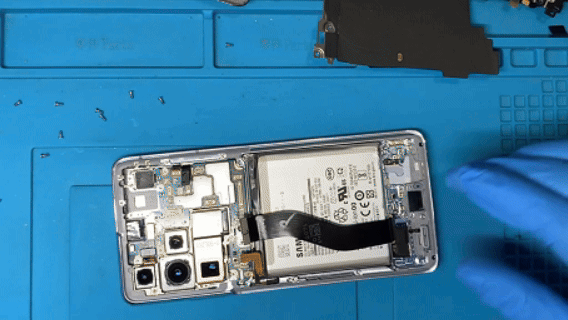

استخدم أداة الرفع لرفع وفصل موصلات الضغط الخاصة بكابل البطارية على اللوحة الأم.
الخطوة 14

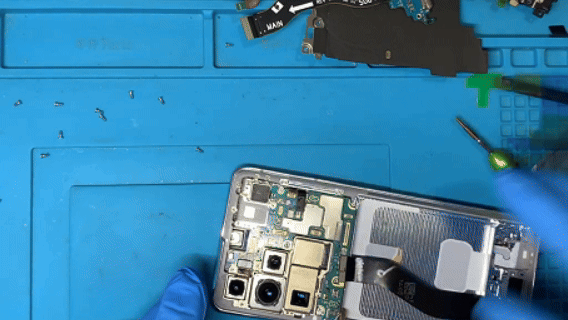

استخدم أداة الرفع لرفع وفصل موصلات الضغط الخاصة بالكابلات الاساسيه والثانويه عن اللوحة الأم.
- استخدم أداة الرفع لرفع الكابل الاساسي الثانوي من فلات الشحن عن طريق رفع موصله السفلي لأعلى من مقبسه.
- استخدم أصابعك أو زوجًا من الملقط لإزالة كابل التوصيل الاساسي الثانوي بعناية.
⚠︎ ضع الكوابل جانبًا. سوف تعيد استخدامه أثناء إعادة التجميع.
الخطوة 15
- استخدم مفك البراغي لإزالة البراغي الثلاثة التي يبلغ طول كل منها 3.4 ملم والتي تثبت لوحة الشحن.
- أدخل الطرف المدبب من أداة الرفع أسفل الحافة اليسرى للوحة الشحن بجوار موصل الكابل المرن الرئيسي.
- استخدم أداة الرفع لرفع لوحة الشحن.
- استخدم ملقطًا غير حاد أو أصابعك لإزالة لوحة الشحن. ابدأ برفع الحافة العلوية لأعلى ثم قم بإخراج موصل USB-C بعناية من تجويفه.
الخطوة 16
استخدم أداة الرفع لرفع وفصل موصل الضغط الخاص بهوائي5G الأيسر والايمن.
الخطوة 17
ااستخدم مفك البراغي لإزالة البراغي الأربعة التي يبلغ طول كل منها 3.4 ملم والتي تثبت هوائيات 5G.
- استخدم الطرف المدبب من اداة الرفع لرفع علامة البرغير السفلية لحامل هوائي 5G الأيمن والايسر.
- استخدم الملقط أو أصابعك لإزالة هوائي 5G الأيمن والايسر.
⚠︎ ضع الهوائي جانبًا. سوف تعيد استخدامه أثناء إعادة التجميع.
الخطوة 18
- استخدم مفك البراغي لإزالة البراغي الأربعة التي يبلغ طولها 3.9 مم والتي تثبت سماعة الأذن ووحدة التركيز البؤري التلقائي بالليزر.
- استخدم أداة الرفع لرفع وحدة التركيز البؤري التلقائي بالليزر وكابلات مكبر الصوت في سماعة الأذن عن طريق رفع الموصلات مباشرة من مقبسها.
- أمسك الزاوية اليمنى السفلية من سماعة الأذن ومجموعة وحدة التركيز البؤري التلقائي بالليزر باستخدام ملقط غير حاد وارفعها بعناية إلى الأعلى.
- قم بإزالة سماعة الأذن ومجموعة وحدة التركيز البؤري التلقائي بالليزر.
⚠︎ ضع الوحدة جانبًا. سوف تعيد استخدامها أثناء إعادة التجميع.
الخطوة 19
- استخدم أداة الرفع لرفع كابلات بصمة الإصبع والهوائي الموجودة على الشاشة عن طريق رفع الموصلات لأعلى من مقبسها.
- قم بثني الموصلين بعناية إلى الجانب لتحرير اللوحة الأم.
⚠︎ لا تقم بطي الكابلات بشكل حاد، بل قم بثنيها فقط لتجنب تلف الكابل.
الخطوة 20
استخدم أداة الرفع لفصل كابل الكاميرا الأمامية عن طريق رفع الموصل مباشرة من مقبسه.
الخطوة 21
- استخدم أداة فصل الكابل المرن لزر الطاقة عن طريق رفع الموصل لأعلى من مقبسه.
- قم بثني الموصل بعناية إلى الجانب لتحرير اللوحة الأم.
الخطوة 22
استخدم أداة الرفع لرفع وفصل موصل الضغط الخاص بكبل الشاشة.
الخطوة 23
استخدم الملقط أو أصابعك لثني كابل الشاشة بعيدًا عن الجهاز.
الخطوة 24
استخدم مفك البراغي لإزالة المسمار الذي يبلغ طوله 3.9 ملم والذي يثبت وحدة الكاميرا.
- أدخل أداة الرفع لرفع اللوح أسفل الحافة العلوية للوحة الأم بجوار محرك الاهتزاز.
- قم بلف أداة الرفع لفك اللوح لرفع اللوحة الأم وفكها.
- قم بازالة اللوحة الام بحذر
⚠︎ تجنب أي حركات مفاجئة أثناء الإزالة وتأكد من عدم تشابك أي من الكابلات المرنة في اللوحة الأم لتجنب تمزقها.
الخطوة 25
قم بوضع كيس التسخين الساخن او استخدم مجفف الشعر على الكاميرا الأمامية لمدة 90 ثانية.
- أدخل أداة الرفع في الفجوة بين الإطار والكاميرا الأمامية.
- ارفع اداة الرفع لرفع الكاميرا الأمامية عن الإطار.
⚠︎ إذا كنت تواجه مشكلة في فصل الكاميرا الأمامية عن الإطار، فقم بتطبيق المزيد من الحرارة.
- استخدم الملقط أو أصابعك لإزالة الكاميرا الأمامية.
⚠︎ ضع الكاميرا جانبًا. سوف تعيد استخدامها أثناء إعادة التجميع.
الخطوة 26
⚠︎ إلخطوة اختيارية.
قم بوضع كيس التسخين الساخن او استخدم مجفف الشعر على موقع الكاميرا الأمامية لمدة 90 ثانية.
- أدخل ذراعًا واحدة من زوج الملقط بعناية أسفل موصل محرك الاهتزاز.
- استخدم الملقط لرفع محرك الاهتزاز من مكانه وازالته.
⚠︎ إذا كنت تواجه مشكلة في فصل محرك الاهتزاز عن الإطار، فقم بتطبيق المزيد من الحرارة.
⚠︎ ضع الكاميرا جانبًا. سوف تعيد استخدامها أثناء إعادة التجميع.
الخطوة 27
⚠︎ إن لاصق البطارية في هاتف Samsung Galaxy S21 Ultra قوي للغاية. إذا لم تتمكن من إزالة البطارية باستخدام الكحول عالي التركيز فيمكنك تجربة مزيج من الحرارة. في هذه الحالة، قم بإعداد كيس التسخين وضعها على الشاشة لمدة دقيقتين على الأقل لتخفيف اللاصق الموجود أسفل البطارية.
قم بوضع 1-2 قطرة من الكحول عالي التركيزعلى الفجوات الموجودة بين الإطار والحافة اليسرى واليمنى للبطارية.
⚠︎ ضع بضع قطرات فقط ثم عد مرة أخرى إذا لزم الأمر. يوجد فتحتان في الإطار الأوسط للهاتف وقد يتسرب الكثير من الكحول ا إلى الشاشة ويؤدي إلى إلئ إتلافها.
اترك الكحول الأيزوبروبيل يتغلغل في لاصق البطارية لمدة دقيقتين إلى ثلاث دقائق على الأقل.
الخطوة 28
⚠︎ بالنسبة لهذه الخطوة، أدخل أداة الفتح في الحافة مع وجود فجوة أوسع بين الإطار الأوسط والبطارية بحيث يكون لديك مساحة أكبر لأداة الفتح وتحصل على رفع أفضل.
- قم بتثبيت اداة الشفط على البطارية، بالقرب من حافة البطارية قدر الإمكان.
- أدخل أداة الفتح في الفجوة بين حافة البطارية والإطار.
- قم بتدوير أداة الفتح لإدخال حافتها الطويلة في الفجوة.
⚠︎ احرص على عدم ثقب البطارية أو ثنيها أثناء عملية الإزالة. في حالة مواجهتك صعوبة في سحب البطارية، ضع المزيد من الكحول وحاول مرة أخرى.
اسحب اداة الشفط لأعلى بضغط ثابت وثابت وقم بإمالة أداة الفتح إلى الأسفل في نفس الوقت لرفع البطارية.
⚠︎ إذا كنت تواجه صعوبة في سحب البطارية باستخدام اداة الشفط، فيمكنك محاولة استخدام كوب شفط قوي بدلاً من ذلك.
الخطوة 29
- قم بإزالة البطارية، مع التأكد من إزالة أي مادة لاصقة متبقية.
- إذا كنت قد استخدمت الكحول الأيزوبروبيلي، فانتظر لمدة عشر دقائق قبل تركيب البطارية الجديدة للسماح للكحول بالتبخر تمامًا.
⚠︎ لا تقم بإعادة تركيب بطارية تالفة أو مشوهة.
⚠︎ لقم بتأمين البطارية الجديدة باستخدام مادة لاصقة مقطوعة مسبقًا أو شريط لاصق مزدوج الجوانب. لوضعها بشكل صحيح، ضع المادة اللاصقة الجديدة في الجهاز في الأماكن التي كان يوجد بها المادة اللاصقة القديمة، وليس مباشرة على البطارية. اضغط على البطارية الجديدة بقوة في مكانها.أعد توصيل البطارية باللوحة الأم مؤقتًا للمساعدة في محاذاتها بشكل صحيح. افصل البطارية بعد تثبيتها.
احضر الشاشة الجديدة و قم بأزالة اللواصق الزرقاء و الشفافة من الشاشة الجديدة
الخطوة 30
لتقوم بشد الشاشة الجديدة يجب نقل كل المكونات من الشاشة القديمة الى الشاشة الجديدة وذالك من خلال اتباع الخطوات بشكل عكسي لتجميع الشاشة مرة اخرى مع اعادة تثبيت جميع الكابلات والبراغي التي قمت بفصلها
الخطوة 31
الان قم بتنظيف الزجاج الخلفي و ظهر الجهاز من بقايا المادة الاصقة من خلال تقشيرها وازالتها وهذه الخطوة مهمة لتثبيت الزجاج الخلفي بشكل جيد ولعزل الماء
⚠︎ قم بأستخدام الكحول المركزة او سائل الامونيا لتسهل عليك عملية ازالتها بشكل سهل
الخطوة 32 و الأخيرة
الان قم بوضع المادة الاصقة على محيط الزجاج الخلفي من الداخل وقم بتثبيتها في مكانها وانتضر لمدة 30 دقيقة
⚠︎ يمكنك من استخدام الشرائط المطاطية للتأكد من تثبيت الجهاز بشكل جيد
