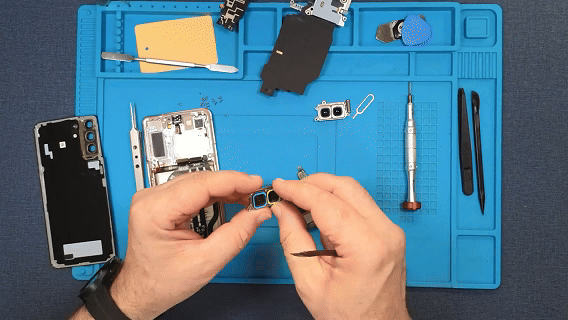

اختار الكامرة الخلفية وان كنت تحتاج عدة للعمل
المقدمة:-
استخدم هذا الدليل لإزالة أو استبدال الكامرة الخلفية على هاتف
Samsung Galaxy S21 .
الخطوة 0
قم بإخراج السيم كارت
الخطوة 1
قم بإعداد هاتفك للتفكيك
افصل اي كابل متصل بالهاتف وقم بأطفاء الجهاز
الخطوة 2
قم بتسخين الكيس الحراري او استخدم مجفف الشعر الذي ياتي مع عدة العمل ثم ضعه علئ الجانب السفلي من الغطاء الخلفي لمدة دقيقتين علئ الاقل
⚠︎ يمكنك استخدام مجفف الشعر أو مسدس الحرارة ، ولكن احرص على عدم تسخين الهاتف بشكل زائد فالشاشة والبطارية الداخلية عرضة للتلف بسبب الحرارة قم بتسخينه الى ان يكون ساخن جدا عند لمسه
الخطوة 3
- قم بتثبيت مقبض الشفط على الحافة السفلية للغطاء الخلفي، بالقرب من الحافة قدر الإمكان.
- ارفع الغطاء الخلفي باستخدام مقبض الشفط لإنشاء فجوة صغيرة بين الغطاء الخلفي والإطار.
⚠︎ إذا واجهتك مشكلة في إنشاء فجوة، استخدم المزيد من الحرارة لتليين المادة اللاصقة بشكل أكبر. اتبع تعليمات كيس التسخين لتجنب ارتفاع درجة الحرارة.
- أدخل أداة الفتح في الفجوة التي أنشأتها.
⚠︎ أدخل فقط طرف أداة الفتح (حوالي 4-5 مم) لتجنب إتلاف الاجزاء الداخليه.
الخطوة 4
- حرك أداة الفتح ذهابا وايابا علئ طول الحافة السفلية لتقطيع المادة اللاصقة.
- اترك أدوات الفتح في مكانها لمنع إعادة إغلاق المادة اللاصقة.
الخطوة 5
قم بتسخين الكيس الحراري او استخدم مجفف الشعر الذي ياتي مع عدة العمل ثم ضعه علئ الجانب الايسر من الغطاء الخلفي لمدة دقيقتين علئ الاقل
الخطوة 6
- قم بتثبيت مقبض الشفط على الحافة السفلية للغطاء الخلفي، بالقرب من الحافة اليسرئ قدر الإمكان.
- ارفع الغطاء الخلفي باستخدام مقبض الشفط لإنشاء فجوة صغيرة بين الغطاء الخلفي والإطار.
- أدخل أداة الفتح في الفجوة التي أنشأتها.
⚠︎ أدخل فقط طرف أداة الفتح (حوالي 4-5 مم) لتجنب إتلاف الاجزاء الداخليه.
الخطوة 7
- قم بتمرير أداة الفتح على طول الحافة اليسرى باتجاه الزاوية اليسرى السفلية لقطع المادة اللاصقة.
⚠︎ لا تقم بالقطع بعد المكان الذي يلتقي فيه غلاف الكاميرا بالغطاء الخلفي، لأنك تخاطر بتشقق البلاستيك.
- اترك اداة الفتح في مكانها لمنع المادة اللاصقة من إعادة الإغلاق.
الخطوة 8
قم بتسخين الكيس الحراري او استخدم مجفف الشعر الذي ياتي مع عدة العمل ثم ضعه علئ الجانب الايمن من الغطاء الخلفي لمدة دقيقتين علئ الاقل
الخطوة 9
- قم بتثبيت مقبض الشفط على الحافة السفلية للغطاء الخلفي، بالقرب من الحافة اليسرئ قدر الإمكان.
- ارفع الغطاء الخلفي باستخدام مقبض الشفط لإنشاء فجوة صغيرة بين الغطاء الخلفي والإطار.
- أدخل أداة الفتح في الفجوة التي أنشأتها.
⚠︎ قم بإدخال الملتقط حتى 3 مم فقط، حيث قد يؤدي ذلك إلى إتلاف كابل التوصيل الثانوي، والذي يمتد بالتوازي مع الحافة اليمنى.
الخطوة 10
- قم بتمرير أداة الفتح على طول الحافة اليمنئ باتجاه الزاوية اليمنئ السفلية لقطع المادة اللاصقة.
- اترك اداة الفتح في مكانها لمنع المادة اللاصقة من إعادة الإغلاق.
الخطوة 11
قم بتدوير فتحة الحافة اليمنى حول الزاوية اليمنى العليا للهاتف.
⚠︎ قم بإدخال الملتقط حتى مسافة 5 مم فقط، حيث قد تتسبب في إتلاف المكونات الداخلية إذا قمت بإدخال المزيديمكن تطبيق هذا الإجراء على كل زاوية، باستثناء الزاوية العلوية اليسرى حيث توجد الكاميرا الخلفية.
الخطوة 12
- حرك أداة الفتح العلوية أقرب ما يمكن إلى هيكل الكاميرا.
- كرر العملية مع أداة الفتح على الحافة اليسرى.
الخطوة 13
- قم بتسخين كيس التسخين ثم ضعه على هيكل الكاميرا لمدة دقيقتين.
⚠︎ أثناء انتظار فكّ اللاصق، لاحظ ما يلي:
يوجد لاصق إضافي على يمين الكاميرا عليك قطعه.
⚠︎ يوجد صفيحة على الغطاء الخلفي تحيط بفلاش الهاتف، وقد يعلق بها الملتقط:
وجّه الملتقط للأسفل لتجنب أي ضرر.
الخطوة 14
قم بتدوير الغطاء الخلفي عكس اتجاه عقارب الساعة لإنشاء فجوة بين هيكل الكاميرا والإطار.
⚠︎قم بإدخال الملتقط حتى مسافة 5 مم فقط لتجنب خدش الكاميرا.
- أدخل أداة الفتح في الفجوة التي أنشأتها.
⚠︎إذا لم تنجح هذه الطريقة، انتقل إلى الخطوة التالية للحصول على طريقة بديلة؛ وإلا، فتخط الخطوة التالية.
الخطوة 15
قم بإدخال أداة الفتح بين هيكل الكاميرا والإطار لقطع المادة اللاصقة.
⚠︎توجد كمية كبيرة من المادة اللاصقة التي تثبت الإطار بغلاف الكاميرا، لذا قد تكون هناك حاجة إلى جولات متعددة من التسخين.
الخطوة 16
- قم بمحاذاة رأس اداة الفتح الفتح مع فلاش هاتفك.
- أدخل اداة الفتح ببطء، مع الحرص على تجنب ملامسة لوحة الفلاش.
⚠︎مقاومة الصفيحة تُشبه مقاومة المادة اللاصقة. وجّه اداة الفتح للأسفل لمنعه من الانزلاق داخل الصفيحة.
- قم بتقطيع المادة اللاصقة الموجودة على يمين الكاميرا.
الخطوة 17
قم بإزالة الغطاء الخلفي.
⚠︎ إذا كان الغطاء الخلفي لا يزال ملتصقًا بالإطار، فقم بتمرير المقص حول حواف الهاتف حتى ينفصل الغطاء الخلفي تمامًا.
⚠︎ هذه نقطة جيدة لتشغيل هاتفك واختبار جميع وظائفه قبل غلقه. تأكد من فصل هاتفك تمامًا قبل مواصلة العمل.أزل أي قطع لاصقة بملقط أو أصابعك. استخدم الحرارة إذا واجهت صعوبة في فصلها..
الخطوة 18
- استخدم مفك براغي لإزالة البراغي الخمسة، بطول 4 مم، التي تُثبّت حامل اللوحة الأم بالإطار.
- استخدم ملقطًا لسحب حامل اللوحة الأم برفق وفكّه من الإطار.
⚠︎ لا تقم بإزالة القوس بشكل كامل بعد، لأنه لا يزال متصلاً بملف الشحن اللاسلكي.
الخطوة 19
أثناء استخدام الملقط، أو أصابعك، لإبعاد دعامة اللوحة الأم عن الطريق، استخدم أداة رفع لرفع موصل ضغط البطارية.
⚠︎ احرص على رفع الجزء الموجود أسفل حافة الموصل فقط لمنع إتلاف المقبس نفسه والمكونات المحيطة به.
⚠︎ أعد تركيب موصلات الضغط مثل هذا، ثم قم بمحاذاتها بعناية واضغط على أحد الجانبين حتى يُسمع صوت طقطقة، ثم كرر العملية على الجانب الآخر. لا تضغط على المنتصف. في حال عدم محاذاة الموصل، قد تنثني المسامير، مما يُسبب تلفًا دائمًا.
الخطوة 20
اأثناء إبعاد دعامة اللوحة الأم عن الطريق، استخدم أداة الرفع لفصل موصل الضغط الخاص بملف الشحن اللاسلكي.
الخطوة 21
- استخدم الطرف المسطح من أداةالرفع لرفع موصل الضغط الخاص بكابل التوصيل الأساسي و الثانوي وفصلهما.
- استخدم أداة الرفع لرفع موصل الضغط الخاص بكابل التوصيل الثانوي وفصله.
- كرّر العملية مع موصل الضغط الخاص بكابل التوصيل الرئيسي.
- استخدم ملقطًا أو أصابعك لإزالة كلا الكابلين.
⚠︎ ضع الكابلات جانبًا. ستعيد استخدامها أثناء إعادة التجميع.
الخطوة 22
استخدم رأس المفك لرفع وفصل موصل الضغط الخاص بكبل مكبر الصوت الخاص بسماعة الأذن.
الخطوة 23
- استخدم مفك براغي لفك البراغي السبعة، بطول 4 مم، التي تُثبّت سماعة الأذن باللوحة الأم.
- أدخل طرف مفك البراغي في الفجوة بين الحافة اليمنى لسماعة الأذن والهاتف.
- استخدم المفك لرفع وفك المشابك التي تُثبّت سماعة الأذن في مكانها.
- استخدم ملقطًا أو أصابعك لفك سماعة الأذن.
الخطوة 24
استخدم أداة الرفع رفع لفصل موصل الضغط العلوي لكابل الشاشة.
الخطوة 25
- استخدم أداة الرفع لفكّ وفصل موصل الضغط الخاص بكابل هوائي 5G الأيسر.
- كرّر العملية مع موصل الضغط الخاص بكابل زر التشغيل.
- استخدم ملقطًا أو أصابعك لثني كابل زر التشغيل بعيدًا عن الهاتف.
- كرّر العملية مع كابل هوائي 5G الأيسر.
⚠︎ تجنب طي الكابلات أو ثنيها بشكل حاد أثناء إعادة وضعها، لأن القيام بذلك قد يؤدي إلى تمزيق الكابلات.
الخطوة 26
استخدم الطرف المسطح من اداة الرفع لرفع موصل الضغط الخاص بالكاميرا الأمامية وفصله.
الخطوة 27
- استخدم أداة الرفع لفكّ وفصل موصل الضغط البرتقالي المجاور لموصل الضغط الخاص بكابل هوائي 5G.
- كرّر العملية مع موصل الضغط الخاص بكابل هوائي 5G الأخضر.
- استخدم ملقطًا أو أصابعك لثني كلا الكابلين من الحافة اليمنى بعيدًا عن اللوحة الأم.
⚠︎ تجنب طي الكابلات أو ثنيها بشكل حاد أثناء إعادة وضعها، لأن القيام بذلك قد يؤدي إلى تمزيق الكابلات.
الخطوة 28
- استخدم مفك براغي لفك المسمار الذي يبلغ طوله 4 مم والذي يُثبّت حامل الكاميرا واللوحة الأم بالإطار.
- أدخل أداة فك بين الحافة السفلية اليمنى للوحة الأم والإطار.
- ارفع الأداة لفك المشابك التي تُثبّت اللوحة الأم.
- استخدم أصابعك لفك اللوحة الأم.
الخطوة 29
- استخدم رأس المفك لرفع موصل الكاميرا فائقة الاتساع وفصله عن اللوحة الأم.
- استخدم ملقطًا أو أصابعك لإزالة الكاميرا فائقة الاتساع.
الخطوة 30
- استخدم الطرف المسطح من أداة الرفع لرفع وفصل موصل ضغط الكاميرا الواسعة والمقربة من اللوحة الأم.
- استخدم ملقطًا أو أصابعك لإزالة الكاميرا الواسعة والمقربة.
الخطوة 31
اعد الخطوات بشكل عكسي لشد الكامرة الامامية الجديدة مع اعادة توصيل جميع الكابلات و البراغي التي قمت بفكها
الخطوة 32
الان قم بتنظيف الزجاج الخلفي و ظهر الجهاز من بقايا المادة الاصقة من خلال تقشيرها وازالتها وهذه الخطوة مهمة لتثبيت الزجاج الخلفي بشكل جيد ولعزل الماء
⚠︎ قم بأستخدام الكحول المركزة او سائل الامونيا لتسهل عليك عملية ازالتها بشكل سهل
الخطوة 33 و الأخيرة
الان قم بوضع المادة الاصقة على محيط الزجاج الخلفي من الداخل وقم بتثبيتها في مكانها وانتضر لمدة 30 دقيقة
⚠︎ يمكنك من استخدام الشرائط المطاطية للتأكد من تثبيت الجهاز بشكل جيد
