المقدمة:-
استخدم هذا الدليل لإزالة أو استبدال الشاشة على هاتف
Samsung Galaxy S21 .
مستشعر بصمة الإصبع مدمج في شاشة هذا الهاتف. إذا لم يكن مستشعر بصمة الإصبع يعمل، فمن المحتمل أن تحتاج إلى استبدال الشاشة بالكامل.
تأتي الشاشة الجديدة مع شاصي جديد مدمج بها فكل الواجب فعله هو نقل المكونات من الشاشة القديمة الى الشاشة الجديدة بخطوات بسيط
الخطوة 0
قم بإخراج السيم كارت
الخطوة 1
قم بإعداد هاتفك للتفكيك
افصل اي كابل متصل بالهاتف وقم بأطفاء الجهاز
الخطوة 2
قم بتسخين الكيس الحراري او استخدم مجفف الشعر الذي ياتي مع عدة العمل ثم ضعه علئ الجانب السفلي من الغطاء الخلفي لمدة دقيقتين علئ الاقل
⚠︎ يمكنك استخدام مجفف الشعر أو مسدس الحرارة ، ولكن احرص على عدم تسخين الهاتف بشكل زائد فالشاشة والبطارية الداخلية عرضة للتلف بسبب الحرارة قم بتسخينه الى ان يكون ساخن جدا عند لمسه
الخطوة 3
- قم بتثبيت مقبض الشفط على الحافة السفلية للغطاء الخلفي، بالقرب من الحافة قدر الإمكان.
- ارفع الغطاء الخلفي باستخدام مقبض الشفط لإنشاء فجوة صغيرة بين الغطاء الخلفي والإطار.
⚠︎ إذا واجهتك مشكلة في إنشاء فجوة، استخدم المزيد من الحرارة لتليين المادة اللاصقة بشكل أكبر. اتبع تعليمات كيس التسخين لتجنب ارتفاع درجة الحرارة.
- أدخل أداة الفتح في الفجوة التي أنشأتها.
⚠︎ أدخل فقط طرف أداة الفتح (حوالي 4-5 مم) لتجنب إتلاف الاجزاء الداخليه.
الخطوة 4
- حرك أداة الفتح ذهابا وايابا علئ طول الحافة السفلية لتقطيع المادة اللاصقة.
- اترك أدوات الفتح في مكانها لمنع إعادة إغلاق المادة اللاصقة.
الخطوة 5
قم بتسخين الكيس الحراري او استخدم مجفف الشعر الذي ياتي مع عدة العمل ثم ضعه علئ الجانب الايسر من الغطاء الخلفي لمدة دقيقتين علئ الاقل
الخطوة 6
- قم بتثبيت مقبض الشفط على الحافة السفلية للغطاء الخلفي، بالقرب من الحافة اليسرئ قدر الإمكان.
- ارفع الغطاء الخلفي باستخدام مقبض الشفط لإنشاء فجوة صغيرة بين الغطاء الخلفي والإطار.
- أدخل أداة الفتح في الفجوة التي أنشأتها.
⚠︎ أدخل فقط طرف أداة الفتح (حوالي 4-5 مم) لتجنب إتلاف الاجزاء الداخليه.
الخطوة 7
- قم بتمرير أداة الفتح على طول الحافة اليسرى باتجاه الزاوية اليسرى السفلية لقطع المادة اللاصقة.
⚠︎ لا تقم بالقطع بعد المكان الذي يلتقي فيه غلاف الكاميرا بالغطاء الخلفي، لأنك تخاطر بتشقق البلاستيك.
- اترك اداة الفتح في مكانها لمنع المادة اللاصقة من إعادة الإغلاق.
الخطوة 8
قم بتسخين الكيس الحراري او استخدم مجفف الشعر الذي ياتي مع عدة العمل ثم ضعه علئ الجانب الايمن من الغطاء الخلفي لمدة دقيقتين علئ الاقل
الخطوة 9
- قم بتثبيت مقبض الشفط على الحافة السفلية للغطاء الخلفي، بالقرب من الحافة اليسرئ قدر الإمكان.
- ارفع الغطاء الخلفي باستخدام مقبض الشفط لإنشاء فجوة صغيرة بين الغطاء الخلفي والإطار.
- أدخل أداة الفتح في الفجوة التي أنشأتها.
⚠︎ قم بإدخال الملتقط حتى 3 مم فقط، حيث قد يؤدي ذلك إلى إتلاف كابل التوصيل الثانوي، والذي يمتد بالتوازي مع الحافة اليمنى.
الخطوة 10
- قم بتمرير أداة الفتح على طول الحافة اليمنئ باتجاه الزاوية اليمنئ السفلية لقطع المادة اللاصقة.
- اترك اداة الفتح في مكانها لمنع المادة اللاصقة من إعادة الإغلاق.
الخطوة 11
قم بتدوير فتحة الحافة اليمنى حول الزاوية اليمنى العليا للهاتف.
⚠︎ قم بإدخال الملتقط حتى مسافة 5 مم فقط، حيث قد تتسبب في إتلاف المكونات الداخلية إذا قمت بإدخال المزيديمكن تطبيق هذا الإجراء على كل زاوية، باستثناء الزاوية العلوية اليسرى حيث توجد الكاميرا الخلفية.
الخطوة 12
- حرك أداة الفتح العلوية أقرب ما يمكن إلى هيكل الكاميرا.
- كرر العملية مع أداة الفتح على الحافة اليسرى.
الخطوة 13
- قم بتسخين كيس التسخين ثم ضعه على هيكل الكاميرا لمدة دقيقتين.
⚠︎ أثناء انتظار فكّ اللاصق، لاحظ ما يلي:
يوجد لاصق إضافي على يمين الكاميرا عليك قطعه.
⚠︎ يوجد صفيحة على الغطاء الخلفي تحيط بفلاش الهاتف، وقد يعلق بها الملتقط:
وجّه الملتقط للأسفل لتجنب أي ضرر.
الخطوة 14
قم بتدوير الغطاء الخلفي عكس اتجاه عقارب الساعة لإنشاء فجوة بين هيكل الكاميرا والإطار.
⚠︎قم بإدخال الملتقط حتى مسافة 5 مم فقط لتجنب خدش الكاميرا.
- أدخل أداة الفتح في الفجوة التي أنشأتها.
⚠︎إذا لم تنجح هذه الطريقة، انتقل إلى الخطوة التالية للحصول على طريقة بديلة؛ وإلا، فتخط الخطوة التالية.
الخطوة 15
قم بإدخال أداة الفتح بين هيكل الكاميرا والإطار لقطع المادة اللاصقة.
⚠︎توجد كمية كبيرة من المادة اللاصقة التي تثبت الإطار بغلاف الكاميرا، لذا قد تكون هناك حاجة إلى جولات متعددة من التسخين.
الخطوة 16
- قم بمحاذاة رأس اداة الفتح الفتح مع فلاش هاتفك.
- أدخل اداة الفتح ببطء، مع الحرص على تجنب ملامسة لوحة الفلاش.
⚠︎مقاومة الصفيحة تُشبه مقاومة المادة اللاصقة. وجّه اداة الفتح للأسفل لمنعه من الانزلاق داخل الصفيحة.
- قم بتقطيع المادة اللاصقة الموجودة على يمين الكاميرا.
الخطوة 17
قم بإزالة الغطاء الخلفي.
⚠︎ إذا كان الغطاء الخلفي لا يزال ملتصقًا بالإطار، فقم بتمرير المقص حول حواف الهاتف حتى ينفصل الغطاء الخلفي تمامًا.
⚠︎ هذه نقطة جيدة لتشغيل هاتفك واختبار جميع وظائفه قبل غلقه. تأكد من فصل هاتفك تمامًا قبل مواصلة العمل.أزل أي قطع لاصقة بملقط أو أصابعك. استخدم الحرارة إذا واجهت صعوبة في فصلها..
الخطوة 18
- استخدم مفك براغي لإزالة البراغي الخمسة، بطول 4 مم، التي تُثبّت حامل اللوحة الأم بالإطار.
- استخدم ملقطًا لسحب حامل اللوحة الأم برفق وفكّه من الإطار.
⚠︎ لا تقم بإزالة القوس بشكل كامل بعد، لأنه لا يزال متصلاً بملف الشحن اللاسلكي.
الخطوة 19
أثناء استخدام الملقط، أو أصابعك، لإبعاد دعامة اللوحة الأم عن الطريق، استخدم أداة رفع لرفع موصل ضغط البطارية.
⚠︎ احرص على رفع الجزء الموجود أسفل حافة الموصل فقط لمنع إتلاف المقبس نفسه والمكونات المحيطة به.
⚠︎ أعد تركيب موصلات الضغط مثل هذا، ثم قم بمحاذاتها بعناية واضغط على أحد الجانبين حتى يُسمع صوت طقطقة، ثم كرر العملية على الجانب الآخر. لا تضغط على المنتصف. في حال عدم محاذاة الموصل، قد تنثني المسامير، مما يُسبب تلفًا دائمًا.
الخطوة 20
اأثناء إبعاد دعامة اللوحة الأم عن الطريق، استخدم أداة الرفع لفصل موصل الضغط الخاص بملف الشحن اللاسلكي.
الخطوة 21
- استخدم مفك براغي لإزالة البراغي الستة، بطول 4 مم، التي تُثبّت مكبر الصوت بالإطار.
- أدخل رأس مفك البراغي في الشق الموجود في الزاوية العلوية اليسرى من مكبر الصوت، وارفعه لأعلى لتحرير المشابك التي تُثبّته
- أزل ملف الشحن اللاسلكي.
الخطوة 22
- استخدم الطرف المسطح من أداةالرفع لرفع موصل الضغط الخاص بكابل التوصيل الأساسي و الثانوي وفصلهما.
- استخدم أداة الرفع لرفع موصل الضغط الخاص بكابل التوصيل الثانوي وفصله.
- كرّر العملية مع موصل الضغط الخاص بكابل التوصيل الرئيسي.
- استخدم ملقطًا أو أصابعك لإزالة كلا الكابلين.
⚠︎ ضع الكابلات جانبًا. ستعيد استخدامها أثناء إعادة التجميع.
الخطوة 23
- استخدم مفك براغي لفك البراغي الثلاثة بطول 3.5 مم التي تُثبّت فلات الشحن بالإطار.
- استخدم رأس مفك البراغي لرفع فلات الشحن.
- اسحب فلات الشحن لأعلى بعيدًا عن أسفل الهاتف بأصابعك، ثم أزلها.
⚠︎ إذا شعرت بأي مقاومة، فقد يكون منفذ USB-C عالقًا في مكانه. حرّك فلات الشحن برفق أثناء السحب حتى تنفصل تمامًا عن الهاتف.
الخطوة 24
استخدم رأس المفك لرفع وفصل موصل الضغط الخاص بكبل مكبر الصوت الخاص بسماعة الأذن.
الخطوة 25
- استخدم مفك براغي لفك البراغي السبعة، بطول 4 مم، التي تُثبّت سماعة الأذن باللوحة الأم.
- أدخل طرف مفك البراغي في الفجوة بين الحافة اليمنى لسماعة الأذن والهاتف.
- استخدم المفك لرفع وفك المشابك التي تُثبّت سماعة الأذن في مكانها.
- استخدم ملقطًا أو أصابعك لفك سماعة الأذن.
الخطوة 26
استخدم أداة الرفع رفع لفصل موصل الضغط العلوي لكابل الشاشة.
الخطوة 27
- استخدم أداة الرفع لفكّ وفصل موصل الضغط الخاص بكابل هوائي 5G الأيسر.
- كرّر العملية مع موصل الضغط الخاص بكابل زر التشغيل.
- استخدم ملقطًا أو أصابعك لثني كابل زر التشغيل بعيدًا عن الهاتف.
- كرّر العملية مع كابل هوائي 5G الأيسر.
⚠︎ تجنب طي الكابلات أو ثنيها بشكل حاد أثناء إعادة وضعها، لأن القيام بذلك قد يؤدي إلى تمزيق الكابلات.
الخطوة 28
استخدم الطرف المسطح من اداة الرفع لرفع موصل الضغط الخاص بالكاميرا الأمامية وفصله.
الخطوة 29
- استخدم أداة الرفع لفكّ وفصل موصل الضغط البرتقالي المجاور لموصل الضغط الخاص بكابل هوائي 5G.
- كرّر العملية مع موصل الضغط الخاص بكابل هوائي 5G الأخضر.
- استخدم ملقطًا أو أصابعك لثني كلا الكابلين من الحافة اليمنى بعيدًا عن اللوحة الأم.
⚠︎ تجنب طي الكابلات أو ثنيها بشكل حاد أثناء إعادة وضعها، لأن القيام بذلك قد يؤدي إلى تمزيق الكابلات.
الخطوة 30
- استخدم مفك براغي لفك المسمار الذي يبلغ طوله 4 مم والذي يُثبّت حامل الكاميرا واللوحة الأم بالإطار.
- أدخل أداة فك بين الحافة السفلية اليمنى للوحة الأم والإطار.
- ارفع الأداة لفك المشابك التي تُثبّت اللوحة الأم.
- استخدم أصابعك لفك اللوحة الأم.
الخطوة 31
-قم بوضع كيس تسخين الساخن على الكاميرا الأمامية لمدة 90 ثانية. .
الخطوة 32
- أدخل رأس اداة الرفع في الفجوة بين الإطار والكاميرا الأمامية.
- ارفع اداة الرفع لفصل الكاميرا الأمامية.
⚠︎ إذا كنت تواجه مشكلة في فصل الكاميرا الأمامية عن الإطار، فقم بتطبيق المزيد من الحرارة؛ فقد يستغرق الأمر بعض الوقت حتى يذوب اللاصق.
- أاستخدم الملقط أو أصابعك لإزالة الكاميرا الأمامية.
الخطوة 33
⚠︎ إلخطوة اختيارية.
⚠︎ يوجد لاصق خفيف أسفل جهاز الاهتزاز لتثبيته على الإطار.
قم بوضع بضع قطرات من الكحول عالي التركيز على الفجوات المحيطة بمحيط جهاز الاهتزاز.
⚠︎ ضع بضع قطرات فقط في البداية، ثم أضف المزيد عند الحاجة. قد يؤدي الإفراط في استخدام الكحول إلى إتلاف وسادات النحاس في جهاز الهزاز.
- اترك الكحول يتغلغل في لاصق الهزاز لمدة دقيقة إلى دقيقتين على الأقل.
- أدخل رأس المفك في الفجوة بين الهزاز والإطار.
- ارفع المفك لفصل الهزاز.
⚠︎ إذا كنت تواجه مشكلة في فصل جهاز الاهتزاز عن الإطار، ضع المزيد من الكحول؛ فقد يستغرق الأمر بعض الوقت حتى يذوب اللاصق.
استخدم الملقط أو أصابعك لإزالة جهاز الاهتزاز.
⚠︎ إذا كانت هناك أي بقايا من الكحول، استخدم قطعة قماش خالية من الوبر أو اتركها حتى تجف قبل تركيب محرك اهتزاز جديد.
الخطوة 34
- استخدم مفك براغي فيليبس لإزالة البراغي الثلاثة بطول 3.5 مم التي تُثبّت حاملات هوائي 5G بالإطار.
- باستخدام رأس مفك براغي لرفع لسان البرغي السفلي لحامل هوائي 5G الأيمن.
- باستخدام ملقط، أو أصابعك، لإزالة هوائي 5G.
⚠︎ ضع الهوائي جانبًا. ستُعيد استخدامه أثناء إعادة التجميع.
الخطوة 35
- استخدم رأس المِفك لرفع الحافة العلوية لحامل هوائي 5G الأيسر.
- استخدم ملقطًا أو أصابعك لإزالة هوائي 5G.
⚠︎ ضع الهوائي جانبًا. ستُعيد استخدامه أثناء إعادة التجميع.
الخطوة 36
- استخدم أداةً حادةً لرفع وفصل موصل الضغط الخاص بكابل الشاشة أسفل الجهاز.
- استخدم ملقطًا أو أصابعك لإزالة كابل الشاشة.
⚠︎ ضع الهوائي جانبًا. ستُعيد استخدامه أثناء إعادة التجميع.
الخطوة 37
⚠︎ احرص على عدم ثقب البطارية أو ثنيها أثناء إزالتها، فقد تُسرب البطارية المثقوبة أو المثنية مواد إذا واجهت صعوبة في إخراج البطارية، ضع المزيد من الكحول وحاول مرة أخرى.
قم بوضع 1-2 قطرة من الكحول عالي التركيز على الفجوات المحيطة بمحيط البطارية.
⚠︎ ضع بضع قطرات فقط في البداية ثم أضف المزيد إذا لزم الأمر؛ فقد يفيض الكحول الزائد على اللوحة الأم واللوحة الفرعية
الخطوة 38
⚠︎ بالنسبة لهذه الخطوة، أدخل أداة الفتح في الحافة مع وجود فجوة أوسع بين الإطار الأوسط والبطارية بحيث يكون لديك مساحة أكبر لأداة الفتح وتحصل على رفع أفضل.
- قم بتثبيت اداة الشفط على البطارية، بالقرب من حافة البطارية قدر الإمكان.
- أدخل أداة الفتح في الفجوة بين حافة البطارية والإطار.
- قم بتدوير أداة الفتح لإدخال حافتها الطويلة في الفجوة.
⚠︎ احرص على عدم ثقب البطارية أو ثنيها أثناء عملية الإزالة. في حالة مواجهتك صعوبة في سحب البطارية، ضع المزيد من الكحول وحاول مرة أخرى.
اسحب اداة الشفط لأعلى بضغط ثابت وثابت وقم بإمالة أداة الفتح إلى الأسفل في نفس الوقت لرفع البطارية.
⚠︎ إذا كنت تواجه صعوبة في سحب البطارية باستخدام اداة الشفط، فيمكنك محاولة استخدام كوب شفط قوي بدلاً من ذلك.
الخطوة 39
- قم بإزالة البطارية، مع التأكد من إزالة أي مادة لاصقة متبقية.
- إذا كنت قد استخدمت الكحول الأيزوبروبيلي، فانتظر لمدة عشر دقائق قبل تركيب البطارية الجديدة للسماح للكحول بالتبخر تمامًا.
⚠︎ لا تقم بإعادة تركيب بطارية تالفة أو مشوهة.
⚠︎ لقم بتأمين البطارية الجديدة باستخدام مادة لاصقة مقطوعة مسبقًا أو شريط لاصق مزدوج الجوانب. لوضعها بشكل صحيح، ضع المادة اللاصقة الجديدة في الجهاز في الأماكن التي كان يوجد بها المادة اللاصقة القديمة، وليس مباشرة على البطارية. اضغط على البطارية الجديدة بقوة في مكانها.أعد توصيل البطارية باللوحة الأم مؤقتًا للمساعدة في محاذاتها بشكل صحيح. افصل البطارية بعد تثبيتها.
احضر الشاشة الجديدة و قم بأزالة اللواصق الزرقاء و الشفافة من الشاشة الجديدة
الخطوة 40

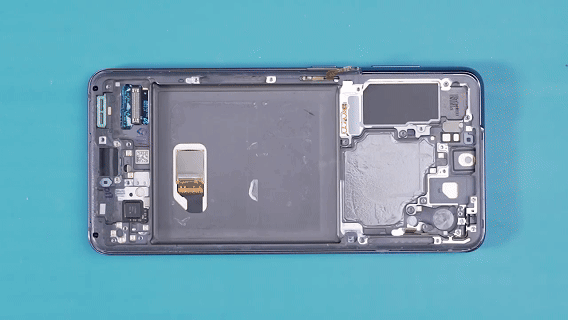

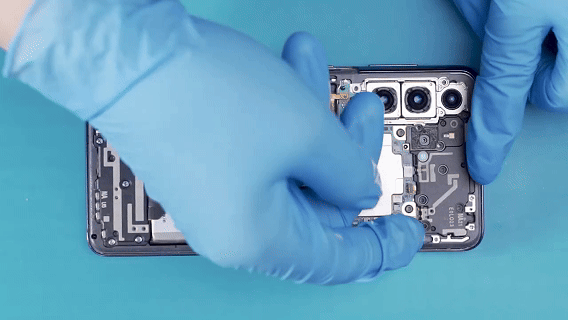

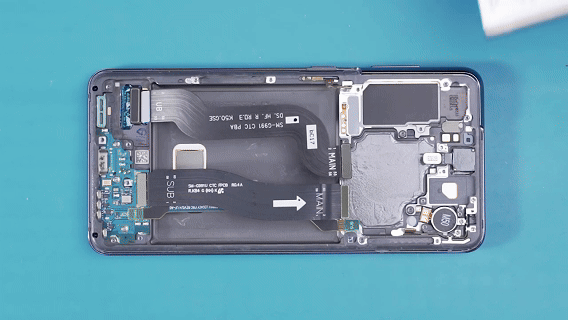

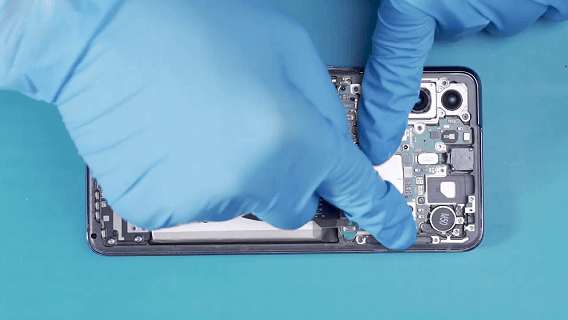

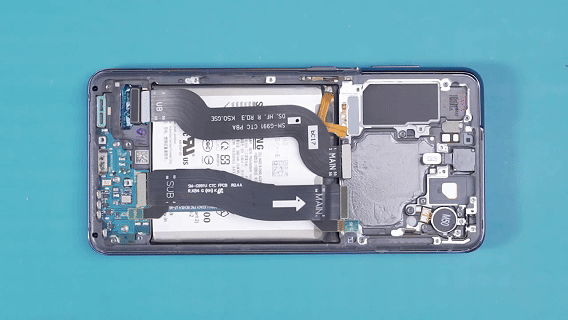

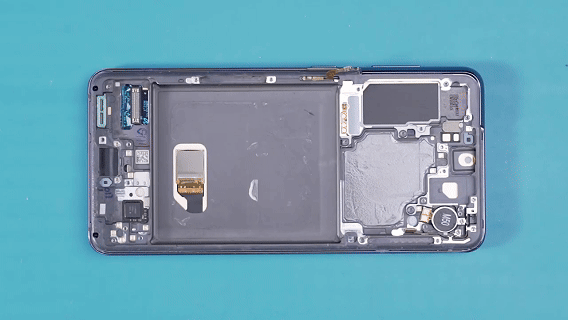

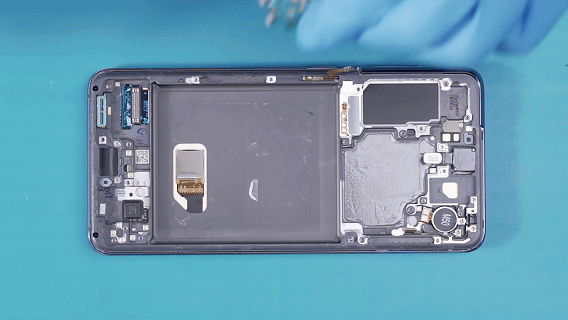

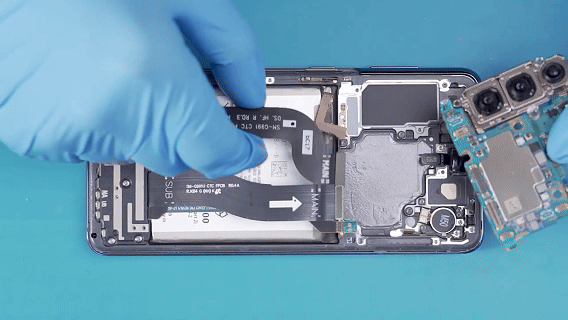

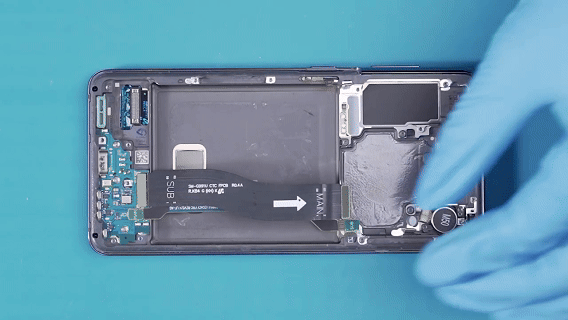

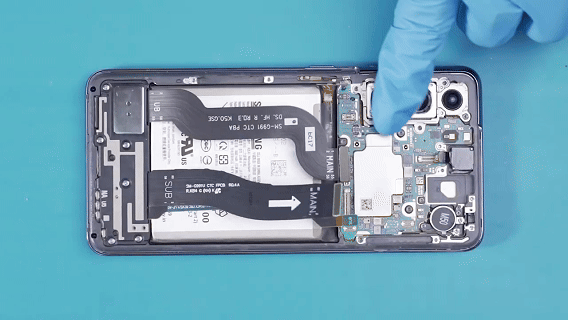

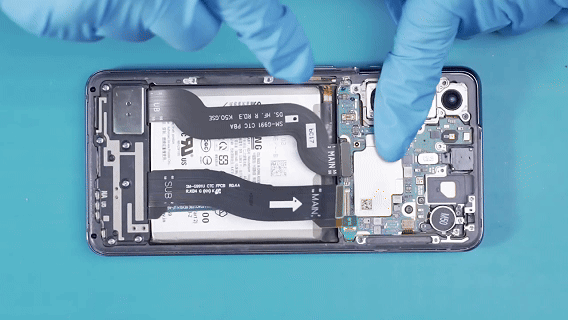

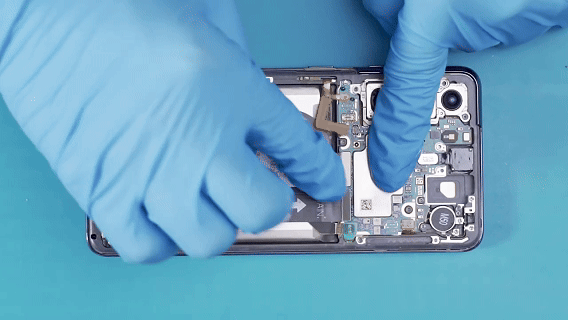

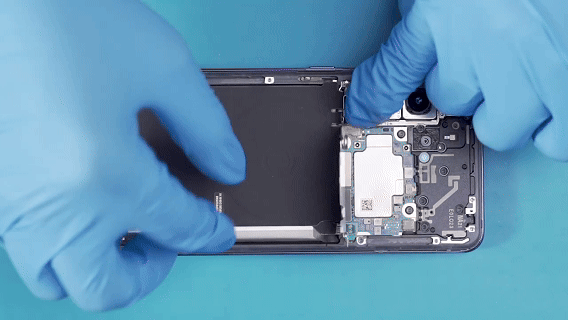

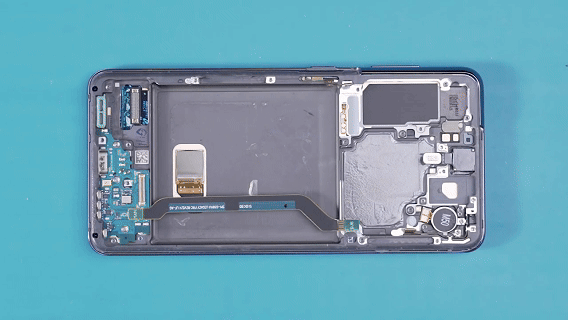

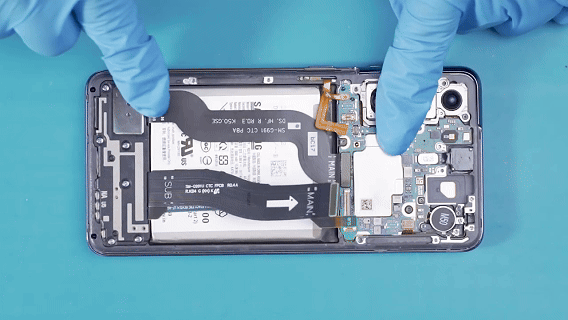

لتقوم بشد الشاشة الجديدة يجب نقل كل المكونات من الشاشة القديمة الى الشاشة الجديدة وذالك من خلال اتباع الخطوات بشكل عكسي لتجميع الشاشة مرة اخرى مع اعادة تثبيت جميع الكابلات والبراغي التي قمت بفصلها
الخطوة 41
الان قم بتنظيف الزجاج الخلفي و ظهر الجهاز من بقايا المادة الاصقة من خلال تقشيرها وازالتها وهذه الخطوة مهمة لتثبيت الزجاج الخلفي بشكل جيد ولعزل الماء
⚠︎ قم بأستخدام الكحول المركزة او سائل الامونيا لتسهل عليك عملية ازالتها بشكل سهل
الخطوة 42 و الأخيرة
الان قم بوضع المادة الاصقة على محيط الزجاج الخلفي من الداخل وقم بتثبيتها في مكانها وانتضر لمدة 30 دقيقة
⚠︎ يمكنك من استخدام الشرائط المطاطية للتأكد من تثبيت الجهاز بشكل جيد
