المقدمة:-
استخدم هذا الدليل لإزالة أو استبدال الشاشة على هاتف
Samsung Galaxy S21 PLUS.
مستشعر بصمة الإصبع مدمج في شاشة هذا الهاتف. إذا لم يكن مستشعر بصمة الإصبع يعمل، فمن المحتمل أن تحتاج إلى استبدال الشاشة بالكامل.
تأتي الشاشة الجديدة مع شاصي جديد مدمج بها فكل الواجب فعله هو نقل المكونات من الشاشة القديمة الى الشاشة الجديدة بخطوات بسيط
الخطوة 0
قم بإخراج السيم كارت
الخطوة 1
قم بإعداد هاتفك للتفكيك
افصل اي كابل متصل بالهاتف وقم بأطفاء الجهاز
الخطوة 2
استخدم مجفف الشعراو قم بتسخين الكيس الحراري الذي ياتي مع عدة العمل ثم ضعه علئ الحافة السفلية من الغطاء الخلفي لمدة 3 دقائق علئ الاقل
⚠︎ يمكنك استخدام مجفف الشعر أو مسدس الحرارة ، ولكن احرص على عدم تسخين الهاتف بشكل زائد فالشاشة والبطارية الداخلية عرضة للتلف بسبب الحرارة قم بتسخينه الى ان يكون ساخن جدا عند لمسه
الخطوة 3
- قم بتثبيت مقبض الشفط على الحافة السفلية للغطاء الخلفي، بالقرب من الحافة قدر الإمكان.
⚠︎ إذا كان الغطاء الخلفي متشققًا بشدة، فقد يؤدي تغطيته بطبقة من شريط التغليف الشفاف إلى التصاق اداة الشفط. أو بدلاً من ذلك، يمكن استخدام شريط قوي للغاية بدلاً من اداة الشفط. إذا فشلت كل المحاولات الأخرى، يمكنك لصق اداة الشفط بالغلاف المكسور بالغراء.
- ارفع الغطاء الخلفي باستخدام مقبض الشفط لإنشاء فجوة صغيرة بين الغطاء الخلفي والإطار.
⚠︎ إذا واجهتك مشكلة في إنشاء فجوة، استخدم المزيد من الحرارة لتليين المادة اللاصقة بشكل أكبر. اتبع تعليمات كيس التسخين لتجنب ارتفاع درجة الحرارة.
- أدخل أداة الفتح في الفجوة التي أنشأتها.
الخطوة 4
- قم بتحريك أداة الفتح إلى الزاوية اليسرى السفلية لتقطيع المادة اللاصقة.
- اترك أداة الفتح في مكانها لمنع المادة اللاصقة من إعادة الإغلاق.
الخطوة 5
أدخل أداة فتح ثانية في الحافة السفلية لهاتفك.
- حرك أداة الفتح إلى الزاوية اليمنى السفلية لتقطيع المادة اللاصقة.
- اترك أدوات الفتح في مكانها لمنع إعادة إغلاق المادة اللاصقة.
الخطوة 6
- قم بتسخين كيس التسخين وضعها علئ الحافة اليمنئ للغطاء الخلفي لمدة دقيقتين.
الخطوة 7
⚠︎ إذا أصبح من الصعب قطع المادة اللاصقة، فمن المرجح أنها بردت. استخدم كيس التسخين لمدة دقيقتين إلى ثلاث دقائق لإعادة تسخينها.
- أدخل أداة فتح ثالثة في الزاوية اليمنى السفلية لهاتفك.
- حرك أداة الفتح على طول الحافة اليمنى لهاتفك لتقطيع المادة اللاصقة.
- اترك أداة الفتح في الزاوية اليمنى العلوية لمنع المادة اللاصقة من إعادة الغلق.
الخطوة 8
- قم بتسخين اداة التسخين وضعها علئ الحافة العليا للغطاء الخلفي لمدة دقيقتين.
الخطوة 9
- قم بتسخين اداة التسخين وضعها علئ الحافة اليسرئ للغطاء الخلفي لمدة دقيقتين.
الخطوة 10
⚠︎ عند التقطيع بالقرب من مجموعة الكاميرا، أدخل فقط طرف أداة الفتح (حوالي 4-5 مم) لتجنب إتلاف الكاميرا أو تلطيخها.
- أدخل أداة الفتح الرابعة أسفل الزاوية اليمنى العلوية لهاتفك.
- حرك أداة الفتح على طول الحافة العلوية لتقطيع المادة اللاصقة.
- اترك أداة الفتح في الزاوية اليسرى العلوية لمنع إعادة إغلاق المادة اللاصقة.
الخطوة 11
- أدخل أداة الفتح الخامسة أسفل الزاوية العلوية اليسرى.
- حرك أداة الفتح على طول الحافة اليسرى للغلاف الخلفي لتقطيع المادة اللاصقة المتبقية.
⚠︎ عند التقطيع بالقرب من زر الطاقة، أدخل فقط طرف أداة الفتح (~ 3-4 مم) لتجنب إتلاف الكابل المرن الخاص بزر الطاقة وزر التحكم في الصوت.
الخطوة 12
قم بإزالة الغطاء الخلفي.
⚠︎ هذه نقطة جيدة لتشغيل هاتفك واختبار جميع الوظائف قبل إغلاقه تأكد من إيقاف تشغيل هاتفك تمامًا قبل الاستمرار في العمل قم بإزالة أي قطع لاصقة باستخدام ملقط أو أصابعك. استخدم الحرارة إذا كنت تواجه مشكلة في فصل المادة اللاصقة.
الخطوة 13
⚠︎ احرص على عدم ثقب البطارية أو ثنيها أثناء عملية التقطيع.
- أدخل أداة الفتح أسفل الطرف السفلي الأيسر من هوائي NFC وملف الشحن.
- حرك أداة الفتح بعناية على طول الحافة السفلية اليسرى لفصلها عن البطارية.
الخطوة 14
استخدم أداة فصل الرفع لفصل ملف الشحن والهوائي عن طريق رفع الموصل لأعلى من مقبسه.
الخطوة 15
استخدم مفك البراغي لإزالة البراغي ال التي يبلغ طول كل منها 3.9 مم والتي تثبت مجموعة الهوائي وملف الشحن والبراغي التي تثبت سماعة السبيكر.
الخطوة 16
- أدخل طرف اداة الرفع بين الإطار والفتحة العلوية اليسرى في مكبر الصوت.
- ارفع المفك لإخراج مكبر الصوت من مشابكه البلاستيكية.
- استخدم زوجًا من الملاقط أو أصابعك لإزالة الهوائي وملف الشحن ومجموعة مكبر الصوت بعناية.
⚠︎ ضعها جانبا لاعادة التجميع. سوف تعيد استخدامه أثناء إعادة التجميع.
الخطوة 17
استخدم أداة الرفع لرفع وفصل موصل الضغط الخاص بكابل البطارية على اللوحة الأم.
الخطوة 18
استخدم أداة الرفع لرفع وفصل موصلات الضغط الخاصة بكابلات التوصيل الأساسية والثانوية على اللوحة الأم.
- استخدم أداة الرفع لرفع الكابل الاساسي الثانوي من فلات الشحن عن طريق رفع موصله السفلي لأعلى من مقبسه.
- استخدم أصابعك أو زوجًا من الملقط لإزالة كابل التوصيل الاساسي الثانوي بعناية.
⚠︎ ضع الكوابل جانبًا. سوف تعيد استخدامه أثناء إعادة التجميع.
الخطوة 19
- استخدم مفك البراغي لإزالة البراغي الثلاثة التي يبلغ طول كل منها 3.4 ملم والتي تثبت لوحة الشحن.
- أدخل الطرف المدبب من أداة الرفع أسفل الحافة اليسرى للوحة الشحن بجوار موصل الكابل المرن الرئيسي.
- استخدم أداة الرفع لرفع لوحة الشحن.
- استخدم ملقطًا غير حاد أو أصابعك لإزالة لوحة الشحن. ابدأ برفع الحافة العلوية لأعلى ثم قم بإخراج موصل USB-C بعناية من تجويفه.
الخطوة 20
استخدم أداة الرفع لرفع وفصل موصل الضغط الخاص بكبل الشاشة.
الخطوة 21
استخدم طرف اداة الرفع لرفع موصل الضغط الخاص بمكبر الصوت الموجود في سماعة الأذن وفصله.
الخطوة 22
- استخدم مفك البراغي لإزالة البراغي الأربعة التي يبلغ طولها 3.9 مم والتي تثبت سماعة الأذن .
- استخدم أداة الرفع لرفع كابلات مكبر الصوت في سماعة الأذن عن طريق رفع الموصلات مباشرة من مقبسها.
- أمسك الزاوية اليمنى السفلية من سماعة الأذن باستخدام ملقط غير حاد وارفعها بعناية إلى الأعلى.
- قم بإزالة سماعة الأذن .
⚠︎ ضع الوحدة جانبًا. سوف تعيد استخدامها أثناء إعادة التجميع.
الخطوة 23
- استخدم أداة الرفع لفصل موصل الضغط الخاص بهوائي 5G.
- كرر نفس الخطوات مع موصل الضغط الخاص بكبل زر الطاقة المجاور له.
الخطوة 24
استخدم أداة الرفع لفصل كابل الكاميرا الأمامية عن طريق رفع الموصل مباشرة من مقبسه.
الخطوة 25
- استخدم أداة الرفع لفصل موصل الضغط البرتقالي.
- كرر نفس الخطوات مع موصل الضغط الخاص بهوائي 5G الأيمن المجاور له.
الخطوة 26
- استخدم مفك براغي لإزالة البراغي الذي يبلغ طوله 3.9 مم والذي يثبت اللوحة الأم.
- استخدم ملقطًا أو أصابعك لثني كابل هوائي 5G الأيسر برفق بعيدًا عن الإطار.
- كرر ذلك بالنسبة لكابل زر الطاقة.
- استخدم ملقطًا أو أصابعك لثني الموصلين برفق بعيدًا عن الحافة اليمنى للوحة الأم.

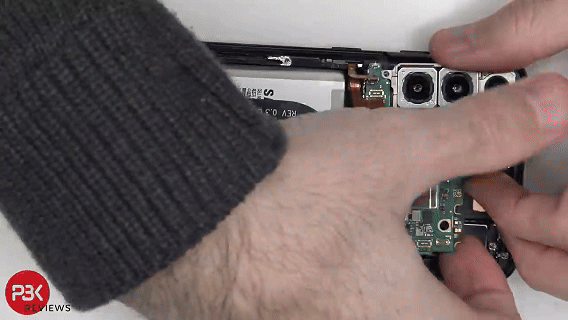

- أدخل طرف المفك بين اللوحة الأم والإطار.
- ارفع المفك لتحرير اللوحة الأم من تجويفها في الإطار.
- أزل اللوحة الأم.
⚠︎ ضع اللوحة الام جانبًا. سوف تعيد استخدامها أثناء إعادة التجميع.
الخطوة 27
قم بوضع كيس التسخين لمدة دقيقتين علئ الكامرة الامامية او استخدم مجفف الشعر.
الخطوة 28
- أدخل أداة الرفع في الفجوة بين الإطار والكاميرا الأمامية.
- ارفع اداة الرفع لرفع الكاميرا الأمامية عن الإطار.
⚠︎ إذا كنت تواجه مشكلة في فصل الكاميرا الأمامية عن الإطار، فقم بتطبيق المزيد من الحرارة.
- استخدم الملقط أو أصابعك لإزالة الكاميرا الأمامية.
الخطوة 29
⚠︎ إلخطوة اختيارية.
قم بوضع كيس التسخين الساخن او استخدم مجفف الشعر على موقع الكاميرا الأمامية لمدة 90 ثانية.
- أدخل ذراعًا واحدة من زوج الملقط بعناية أسفل موصل محرك الاهتزاز.
- استخدم الملقط لرفع محرك الاهتزاز من مكانه وازالته.
⚠︎ إذا كنت تواجه مشكلة في فصل محرك الاهتزاز عن الإطار، فقم بتطبيق المزيد من الحرارة.
الخطوة 30
- استخدم مفك براغي لإزالة البراغي الأربعة بطول 3.4 مم التي تثبت هوائيات 5G.
- استخدم رأس مفك البراغي لرفع لسان البرغي السفلي لحامل هوائي 5G الأيمن.
- استخدم الملقط أو أصابعك لإزالة هوائي 5G الأيمن.
⚠︎ ضع الهوائي جانبًا. سوف تعيد استخدامها أثناء إعادة التجميع.
الخطوة 31
- استخدم رأس اداة الرفع لرفع علامة المسمار السفلية لحامل هوائي 5G الأيسر.
- استخدم الملقط أو أصابعك لإزالة هوائي 5G الأيسر.
⚠︎ ضع الهوائي جانبًا. سوف تعيد استخدامها أثناء إعادة التجميع.
الخطوة 32
- استخدم أداة الرفع لفصل موصل الضغط الخاص بكبل الشاشة الموجود بالقرب من الجزء السفلي من الجهاز.
- استخدم الملقط أو أصابعك لإزالة كابل الشاشة.
⚠︎ ضع الكابل جانبًا. سوف تعيد استخدامها أثناء إعادة التجميع.
الخطوة 33
⚠︎ إن لاصق البطارية في هاتف Samsung Galaxy S21 PLUS قوي للغاية. إذا لم تتمكن من إزالة البطارية باستخدام الكحول عالي التركيز فيمكنك تجربة مزيج من الحرارة. في هذه الحالة، قم بإعداد كيس التسخين وضعها على الشاشة لمدة دقيقتين على الأقل لتخفيف اللاصق الموجود أسفل البطارية.
قم بوضع 1-2 قطرة من الكحول عالي التركيزعلى الفجوات الموجودة بين الإطار والحافة اليسرى واليمنى للبطارية.
⚠︎ ضع بضع قطرات فقط ثم عد مرة أخرى إذا لزم الأمر. يوجد فتحتان في الإطار الأوسط للهاتف وقد يتسرب الكثير من الكحول ا إلى الشاشة ويؤدي إلى إلئ إتلافها.
اترك الكحول الأيزوبروبيل يتغلغل في لاصق البطارية لمدة دقيقتين إلى ثلاث دقائق على الأقل.
الخطوة 34
⚠︎ بالنسبة لهذه الخطوة، أدخل أداة الفتح في الحافة مع وجود فجوة أوسع بين الإطار الأوسط والبطارية بحيث يكون لديك مساحة أكبر لأداة الفتح وتحصل على رفع أفضل.
- قم بتثبيت اداة الشفط على البطارية، بالقرب من حافة البطارية قدر الإمكان.
- أدخل أداة الفتح في الفجوة بين حافة البطارية والإطار.
- قم بتدوير أداة الفتح لإدخال حافتها الطويلة في الفجوة.
⚠︎ احرص على عدم ثقب البطارية أو ثنيها أثناء عملية الإزالة. في حالة مواجهتك صعوبة في سحب البطارية، ضع المزيد من الكحول وحاول مرة أخرى.
اسحب اداة الشفط لأعلى بضغط ثابت وثابت وقم بإمالة أداة الفتح إلى الأسفل في نفس الوقت لرفع البطارية.
⚠︎ إذا كنت تواجه صعوبة في سحب البطارية باستخدام اداة الشفط، فيمكنك محاولة استخدام كوب شفط قوي بدلاً من ذلك.
الخطوة 35
- قم بإزالة البطارية، مع التأكد من إزالة أي مادة لاصقة متبقية.
- إذا كنت قد استخدمت الكحول الأيزوبروبيلي، فانتظر لمدة عشر دقائق قبل تركيب البطارية الجديدة للسماح للكحول بالتبخر تمامًا.
⚠︎ لا تقم بإعادة تركيب بطارية تالفة أو مشوهة.
⚠︎ لقم بتأمين البطارية الجديدة باستخدام مادة لاصقة مقطوعة مسبقًا أو شريط لاصق مزدوج الجوانب. لوضعها بشكل صحيح، ضع المادة اللاصقة الجديدة في الجهاز في الأماكن التي كان يوجد بها المادة اللاصقة القديمة، وليس مباشرة على البطارية. اضغط على البطارية الجديدة بقوة في مكانها.أعد توصيل البطارية باللوحة الأم مؤقتًا للمساعدة في محاذاتها بشكل صحيح. افصل البطارية بعد تثبيتها.
احضر الشاشة الجديدة و قم بأزالة اللواصق الزرقاء و الشفافة من الشاشة الجديدة
الخطوة 36
لتقوم بشد الشاشة الجديدة يجب نقل كل المكونات من الشاشة القديمة الى الشاشة الجديدة وذالك من خلال اتباع الخطوات بشكل عكسي لتجميع الشاشة مرة اخرى مع اعادة تثبيت جميع الكابلات والبراغي التي قمت بفصلها
الخطوة 37
الان قم بتنظيف الزجاج الخلفي و ظهر الجهاز من بقايا المادة الاصقة من خلال تقشيرها وازالتها وهذه الخطوة مهمة لتثبيت الزجاج الخلفي بشكل جيد ولعزل الماء
⚠︎ قم بأستخدام الكحول المركزة او سائل الامونيا لتسهل عليك عملية ازالتها بشكل سهل
الخطوة 38 و الأخيرة
الان قم بوضع المادة الاصقة على محيط الزجاج الخلفي من الداخل وقم بتثبيتها في مكانها وانتضر لمدة 30 دقيقة
⚠︎ يمكنك من استخدام الشرائط المطاطية للتأكد من تثبيت الجهاز بشكل جيد
