المقدمة:-
استخدم هذا الدليل لإزالة أو استبدال الشاشة على هاتف
Samsung Galaxy S20 PLUS.
مستشعر بصمة الإصبع مدمج في شاشة هذا الهاتف. إذا لم يكن مستشعر بصمة الإصبع يعمل، فمن المحتمل أن تحتاج إلى استبدال الشاشة بالكامل.
تأتي الشاشة الجديدة مع شاصي جديد مدمج بها فكل الواجب فعله هو نقل المكونات من الشاشة القديمة الى الشاشة الجديدة بخطوات بسيط
الخطوة 0
قم بإخراج السيم كارت
الخطوة 1
قم بإعداد هاتفك للتفكيك
افصل اي كابل متصل بالهاتف وقم بأطفاء الجهاز
الخطوة 2
استخدم مجفف الشعراو قم بتسخين الكيس الحراري الذي ياتي مع عدة العمل ثم ضعه علئ الحافة السفلية من الغطاء الخلفي لمدة دقيقتين علئ الاقل
⚠︎ يمكنك استخدام مجفف الشعر أو مسدس الحرارة ، ولكن احرص على عدم تسخين الهاتف بشكل زائد فالشاشة والبطارية الداخلية عرضة للتلف بسبب الحرارة قم بتسخينه الى ان يكون ساخن جدا عند لمسه
الخطوة 3
- قم بتثبيت مقبض الشفط على الحافة السفلية للغطاء الخلفي، بالقرب من الحافة قدر الإمكان.
⚠︎ إذا كان الغطاء الخلفي متشققًا بشدة، فقد يؤدي تغطيته بطبقة من شريط التغليف الشفاف إلى التصاق اداة الشفط. أو بدلاً من ذلك، يمكن استخدام شريط قوي للغاية بدلاً من اداة الشفط. إذا فشلت كل المحاولات الأخرى، يمكنك لصق اداة الشفط بالغلاف المكسور بالغراء.
- ارفع الغطاء الخلفي باستخدام مقبض الشفط لإنشاء فجوة صغيرة بين الغطاء الخلفي والإطار.
⚠︎ إذا واجهتك مشكلة في إنشاء فجوة، استخدم المزيد من الحرارة لتليين المادة اللاصقة بشكل أكبر. اتبع تعليمات كيس التسخين لتجنب ارتفاع درجة الحرارة.
- أدخل أداة الفتح في الفجوة التي أنشأتها.
⚠︎ لا تستخدم القوة المفرطة مع اداة الفتح، أو قد تتعرض لخطر كسر الغطاء الزجاجي الخلفي.
الخطوة 4
قم بتحريك المقص ذهابًا وإيابًا على طول الحافة السفلية لتقطيع المادة اللاصقة.
⚠︎ لا تحاول قطع المادة اللاصقة بالقرب من زوايا الهاتف حيث يكون الزجاج منحنيًا أو تخاطر بتشقق اللوحة الزجاجية.
اترك أداة الفتح في اللحام لمنع المادة اللاصقة من إعادة الإغلاق.
الخطوة 5
قم بوضع كيس التسخين الساخن على الحافة اليسرى من الغطاء الخلفي لمدة دقيقتين.
الخطوة 6
- ثبّت كوب الشفط على ظهر الهاتف، أقرب ما يمكن إلى منتصف الحافة اليسرى.
- اسحب كوب الشفط بقوة ثابتة لإنشاء فجوة بين الغطاء الخلفي والإطار.
- أدخل سنّ أداة الفتح في الفجوة.
⚠︎ لأن الزجاج على هذه الحافة مُنحنٍ، فلن تتمكن من إدخال هذا المِفتاح بعيدًا. ما دام طرف المِفتاح أسفل حافة الزجاج، فستتمكن من المتابعة. نظرًا لضيق التفاوتات، قد يستغرق هذا عدة محاولات.إذا واجهت صعوبة في عمل فجوة، فسخّن الحافة وحاول مرة أخرى.
يمكنك أيضًا تجربة وضع بضع قطرات من الكحول عالي التركيز في اللحامات للمساعدة في تخفيف المادة اللاصقة.
⚠︎ لا تستخدم القوة المفرطة مع اداة الفتح، أو قد تتعرض لخطر كسر الغطاء الزجاجي الخلفي.
الخطوة 7
بمجرد وصول ااداة الفتح إلى أسفل حافة الزجاج، قم بإمالته إلى الأسفل وأدخله بشكل أعمق لفصل لاصق الغطاء الخلفي بالكامل.
الخطوة 8
- حرك اداة الفتح نحو الحافة السفلية للهاتف لفصل لاصق الغطاء الخلفي.
- ضع اداة الفتح أسفل الحافة اليسرى للزجاج قرب أسفل الجهاز لمنع إعادة التصاق اللاصق.
الخطوة 9
- أدخل أداة إلفتح أخرى أسفل منتصف الحافة اليسرى للغطاء الخلفي.
- حرّك الأداة تدريجيًا نحو أعلى الجهاز لفصل لاصق الغطاء الخلفي.
⚠︎ كن حذرًا عند تحريك الهاتف عبر الحافة الموجودة في الإطار المحيط بأزرار التحكم في مستوى الصوت والطاقة، حيث إن الفتحة الموجودة في الزجاج قد تجعله أكثر عرضة للتشقق.
اترك اداة الفتح أسفل الحافة اليسرى للزجاج بالقرب من الجزء العلوي من الجهاز لمنع إعادة إغلاق المادة اللاصقة.
الخطوة 10
استخدم مجفف الشعراو قم بتسخين الكيس الحراري الذي ياتي مع عدة العمل ثم ضعه علئ الحافة اليمنئ من الغطاء الخلفي لمدة دقيقتين علئ الاقل
⚠︎ يمكنك استخدام مجفف الشعر أو مسدس الحرارة ، ولكن احرص على عدم تسخين الهاتف بشكل زائد فالشاشة والبطارية الداخلية عرضة للتلف بسبب الحرارة قم بتسخينه الى ان يكون ساخن جدا عند لمسه
الخطوة 11
- ثبّت كوب الشفط على ظهر الهاتف، أقرب ما يمكن إلى منتصف الحافة اليمنى.
- اسحب كوب الشفط بقوة ثابتة لتكوين فجوة بين الغطاء الخلفي والإطار.
- أدخل سنّ أداة الفتح في الفجوة.
⚠︎ كما هو الحال مع الحافة السابقة، سوف تحتاج إلى إمالة أداة الفتح إلى الأسفل لإدخالها بالكامل أسفل الغطاء الخلفي.
الخطوة 12
- حرك اداة الفتح نحو الحافة السفلية للهاتف لفصل لاصق الغطاء الخلفي.
- ضع اداة الفتح أسفل الحافة اليمنى للزجاج قرب أسفل الجهاز لمنع إعادة التصاق اللاصق.
الخطوة 13
- أدخل أداة فتح أخرى أسفل منتصف الحافة اليمنى للغطاء الخلفي.
- حرّك الأداة تدريجيًا نحو أعلى الجهاز لفصل لاصق الغطاء الخلفي.
⚠︎ أثناء القيام بذلك، قد تُفرِغ الحافة السفلية للغطاء الخلفي المقابض الثلاثة الموجودة هناك. في هذه الحالة، ضع هذه المقابض جانبًا، إذ لا ينبغي أن تُغلق الحافة السفلية من هذه النقطة فصاعدًا.
الخطوة 14
استخدم مجفف الشعراو قم بتسخين الكيس الحراري الذي ياتي مع عدة العمل ثم ضعه علئ الحافة العليا من الغطاء الخلفي لمدة دقيقتين علئ الاقل
الخطوة 15
⚠︎ الزجاج قرب زوايا الغطاء الخلفي منحني وعرضة للتشقق. توخَّ الحذر أثناء هذه الخطوة لتجنب إتلاف الغطاء الخلفي.
- حرك اداة الفتح تدريجيًا من الحافة اليمنى للجهاز حول الزاوية العلوية اليمنى.
- واصل التقطيع على طول الحافة العلوية لفصل لاصق الغطاء الخلفي تمامًا.
⚠︎ إذا أصبح التقطيع صعبًا في أي وقت، فتوقف وأعد تطبيق الحرارة قبل الاستمرار.
الخطوة 16
- ارفع الغطاء الخلفي ببطء. استخدم أدوات الفتح لقطع أي لاصق متبقٍ.
- أزل الغطاء الخلفي.
⚠︎هذه نقطة جيدة لتشغيل هاتفك واختبار جميع وظائفه قبل غلقه.أزل أي قطع لاصقة بملقط أو أصابعك. استخدم الحرارة إذا واجهت صعوبة في فصل اللاصق.
الخطوة 17
استخدم مفك براغي لإزالة البراغي الستة التي يبلغ طولها 3.9 ملم والتي تثبت مكبر الصوت والإطار الأوسط السفلي.
⚠︎ طوال هذا الإصلاح، قم بتتبع كل برغي وتأكد من عودته بالضبط إلى المكان الذي أتى منه.
- ارفعها لتحرير المشابك التي تثبتها.
- استخدم ملقطًا أو أصابعك لرفع غطاء ملف الشحن اللاسلكي برفق بعيدًا عن الجهاز.
الخطوة 18
استخدم أداة رفع لفصل موصل البطارية.
الخطوة 19
استخدم أداة رفع لفصل موصل ملف الشحن اللاسلكي.
الخطوة 20
- استخدم مفك براغي لإزالة البراغي الخمسة التي يبلغ طولها 3.7 ملم والتي تثبت سماعة السبيكر والاطار الوسطي.
- أدخل الطرف المدبب من اداة الرفع أسفل الحافة اليسرى لسماعة السبيكر، وارفعها لإخراجها من تجويفها.
- استخدم ملقطًا أو أصابعك لسحب سماعة السبيكر لأعلى بعيدًا عن أسفل الجهاز، ثم أخرجها.
⚠︎ أثناء إعادة التجميع، قم أولاً بإعادة توصيل ملف الشحن وموصلات البطارية وإعادة ربط مسامير حامل اللوحة الأم لمحاذاة كل شيء في مكانه بشكل صحيح، ثم اضغط بقوة على وسادة الملف للأسفل لالتصاقها.
الخطوة 21
استخدم أداة رفع وفصل كابلات التوصيل الأساسية والثانوية من فلات الشحن بالقرب من الجزء السفلي من الجهاز.
⚠︎ لإعادة تركيب موصلات الضغط كهذه، احاذِ أحد الجانبين بحرص واضغط عليه حتى يُسمع صوت طقطقة، ثم كرر العملية على الجانب الآخر. لا تضغط على المنتصف. في حال عدم محاذاة الموصل، قد تنثني المسامير، مما يُسبب تلفًا دائمًا.
- استخدم أداة الرفع لرفع وفصل كابلات التوصيل الأساسية والثانوية من اللوحة الأم.
- انزع كابلات التوصيل الأساسية والثانوية برفق وأزلها.
⚠︎ ضع الكابلين جانبًا. ستعيد استخدامهما أثناء إعادة التجميع.
الخطوة 22
- استخدم مفك براغي لإزالة البراغي الثلاثة التي يبلغ طولها 3.7 ملم والتي تثبت منفذ USB-C وفلات الشحن.
- أدخل الطرف المدبب من المفك أسفل الحافة اليسرى و فلات الشحن، وارفعها لإخراجها من تجويفها.
- استخدم ملقطًا أو أصابعك لسحب فلات الشحن لأعلى بعيدًا عن أسفل الجهاز، ثم أخرجها.
⚠︎ لإعادة تركيب موصلات الضغط كهذه، احاذِ أحد الجانبين بحرص واضغط عليه حتى يُسمع صوت طقطقة، ثم كرر العملية على الجانب الآخر. لا تضغط على المنتصف. في حال عدم محاذاة الموصل، قد تنثني المسامير، مما يُسبب تلفًا دائمًا.
الخطوة 23
قم بوضع جهازالساخن على الجزء السفلي الأيمن من الجهاز لمدة 90 ثانية.

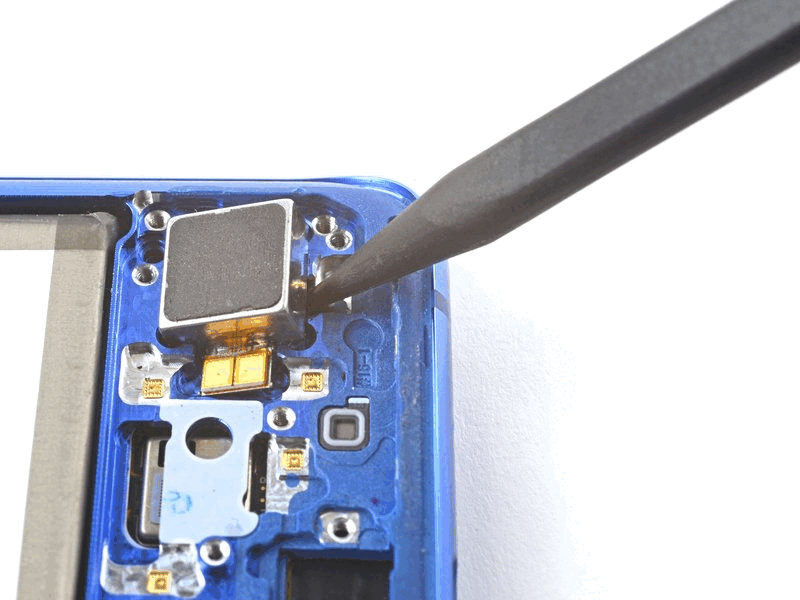

الخطوة 24
- أدخل طرف أداة الرفع بين الإطار والشق في حافة الهزاز، بالقرب من الحافة السفلية للجهاز.
- ارفع أداة الرفع لفصل الهزاز عن الإطار.
- أزل المحرك الهزاز.
الخطوة 25
قم برفع موصل هوائي 5G الأيسر وفصله عن اللوحة الأم.
الخطوة 26
ارفع كابل الشاشة المرن وافصله عن اللوحة الأم.
الخطوة 27
استخدم مفك براغي لإزالة البراغي الثلاثة بطول 3.9 مم التي تُثبّت الإطار الأوسط العلوي.
- أدخل رأس مفك البراغي في الشق الموجود على الجانب الأيمن من الإطار الأوسط العلوي، وارفعه لأعلى لتحرير المشابك التي تُثبّته في مكانه.
- أزل الإطار الأوسط العلوي.
⚠︎ ضع الإطار الأوسط العلوي جانبًا. ستعيد استخدامه أثناء إعادة التجميع.
الخطوة 28
- افصل كابل هوائي 5G الأيمن المرن عن اللوحة الأم.
- اثنِ الكابل بعيدًا عن اللوحة الأم.
الخطوة 29
- ارفع الكابل المرن من الزر الجانبي وافصله عن اللوحة الأم.
- اثنِ الكابل بعيدًا عن اللوحة الأم.
الخطوة 30
- ارفع وافصل كابل الكاميرا الأمامية المرن عن اللوحة الأم.
- اثنِ الكابل بعيدًا عن اللوحة الأم.
الخطوة 31
- ارفع كابل هوائي 5G العلوي وافصله عن اللوحة الأم.
- استخدم ملقطًا أو أصابعك لإزالة هوائي 5G العلوي.
⚠︎ تم تثبيت هوائي 5G العلوي بشكل خفيف على اللوحة الأم.
- ازل كابل هوائي 5G .
⚠︎ضع الهوائي جانبًا. ستُعيد استخدامه أثناء إعادة التجميع.أثناء إعادة التجميع، أعد توصيل موصل الهوائي أولًا لمحاذاته في مكانه، ثم اضغط بقوة على باقي وحدة الهوائي لتثبيته.
الخطوة 32
استخدم مفك براغي لإزالة المسمارين اللذين يبلغ طول المضح بالاحمر 4 مم والموضح بالبرتقالي 3.4 مم والمثبتين للوحة الأم والكاميرا.
- أدخل رأس مفك البراغي في الزاوية السفلية اليسرى من اللوحة الأم، ثم ارفعه لفكه من هيكل الهاتف.
- أزل اللوحة الأم.
الخطوة 33
قم بوضع كيس التسخين الساخن على الكاميرا الأمامية لمدة 90 ثانية.
الخطوة 34
- أدخل أداة الرفع في الفجوة بين الإطار والكاميرا الأمامية.
- ارفع الأداة لفصل الكاميرا الأمامية عن الإطار.
⚠︎إذا كنت تواجه مشكلة في فصل الكاميرا الأمامية عن الإطار، فقم بتطبيق المزيد من الحرارة؛ فقد يستغرق الأمر بعض الوقت حتى يذوب اللاصق.
استخدم الملقط أو أصابعك لإزالة الكاميرا الأمامية.
⚠︎ضع الكاميرا الأمامية جانبًا. ستُعيد استخدامها أثناء إعادة التجميع.
الخطوة 35
- استخدم مفك براغي لإزالة البراغي الأربعة بطول 3.4 مم التي تُثبّت هوائيات 5G.
- استخدم رأس مفك براغي لرفع لسان البرغي السفلي لحامل هوائي 5G.
- استخدم ملقطًا أو أصابعك لإزالة هوائي 5G.
⚠︎ضع الكاميرا الهوائي جانبًا. ستُعيد استخدامها أثناء إعادة التجميع.
الخطوة 36
قم بإدخال أحد طرفي الملاقط في الشق الموجود في الزاوية اليسرى السفلية من سماعة الأذن.
⚠︎تُثبَّت سماعة الأذن في تجويف عميق، وهي مُثبَّتة بمادة لاصقة. إذا واجهت صعوبة في الوصول إليها، ضع بضع قطرات من الكحول عالي التركيز لتليين المادة اللاصقة.
ارفع لأعلى لتحرير المادة اللاصقة وإزالة سماعة الأذن.
⚠︎من الممكن إعادة استخدام لاصق مكبر الصوت عند تركيب مكبر صوت بديل، ولكن إذا كنت بحاجة إلى استبدال اللاصق، فيمكنك القيام بذلك باستخدام ورقة لاصقة مقطوعة مسبقًا.
الخطوة 37
قم بوضع 1-2 قطرة من الكحول عالي التركيز على الفجوات الموجودة بين الإطار وحواف البطارية.
⚠︎قد يؤدي استخدام كمية كبيرة من الكحول إلى إتلاف الشاشة.
انتظر دقيقة واحدة للسماح للكحول بتليين المادة اللاصقة.
الخطوة 38
- ضع مقبض الشفط على مركز البطارية.
- ثبّت الجزء العلوي والسفلي من الجهاز على سطح العمل بيد واحدة، واسحب مقبض الشفط بقوة باليد الأخرى.
- يحتاج اللاصق إلى وقت وسحب متكرر، وليس قوة كبيرة، ليفك. اسحب كوب الشفط بقوة ثابتة لمدة 15 ثانية في كل مرة.
- إذا لم تتحرر البطارية بعد عدة محاولات، ضع قطرة أو قطرتين من الكحول على الحواف العلوية واليسرى واليمنى، وانتظر دقيقة، ثم اسحب مرة أخرى.
- استمر في الرفع حتى تنفصل البطارية عن الهاتف.
⚠︎لا تُكمل هذه الخطوة إلا بعد رفع البطارية بما يكفي لإدخال أداة فتح أسفلها بسهولة. إذا كانت البطارية لا تزال مُثبتة بإحكام في مكانها، فأنت تُخاطر بثقبها باستخدام أداة الفتح والتسبب في ارتفاع درجة الحرارة بشكل خطير.بعد رفع البطارية، لا تُضع كحول فقد يتسرب إلى مستشعر بصمة الإصبع ويُتلف الشاشة.
قم بإدخال أداة الفتح أسفل الحافة السفلية للبطارية ثم قم بلفه لتخفيف لاصق البطارية.
الخطوة 39
- ازل البطارية.
- انزع أو اكشط أي بقايا من لاصق البطارية قبل تنظيف سطح وعاء البطارية بالكحول وقطعة قماش خالية من الوبر.
- إذا استخدمت كحول ، فانتظر عشر دقائق قبل تركيب البطارية الجديدة للسماح للكحول بالتبخر تمامًا.
⚠︎أثناء إعادة التجميع، إذا لم تكن البطارية الجديدة مزودةً بمادة لاصقة مُسبقة، فضع بعضًا منها على الفتحة. ثم اضغط بقوة على البطارية الجديدة لتثبيتها في مكانها.
احضر الشاشة الجديدة و قم بأزالة اللواصق الزرقاء و الشفافة من الشاشة الجديدة
الخطوة 40
لتقوم بشد الشاشة الجديدة يجب نقل كل المكونات من الشاشة القديمة الى الشاشة الجديدة وذالك من خلال اتباع الخطوات بشكل عكسي لتجميع الشاشة مرة اخرى مع اعادة تثبيت جميع الكابلات والبراغي التي قمت بفصلها
الخطوة 41
الان قم بتنظيف الزجاج الخلفي و ظهر الجهاز من بقايا المادة الاصقة من خلال تقشيرها وازالتها وهذه الخطوة مهمة لتثبيت الزجاج الخلفي بشكل جيد ولعزل الماء
⚠︎ قم بأستخدام الكحول المركزة او سائل الامونيا لتسهل عليك عملية ازالتها بشكل سهل
الخطوة 42 و الأخيرة
الان قم بوضع المادة الاصقة على محيط الزجاج الخلفي من الداخل وقم بتثبيتها في مكانها وانتضر لمدة 30 دقيقة
⚠︎ يمكنك من استخدام الشرائط المطاطية للتأكد من تثبيت الجهاز بشكل جيد
