اختار نوع الشاشة وان كنت تحتاج عدة للعمل
المقدمة:-
استخدم هذا الدليل لإزالة أو استبدال الشاشة على هاتف POCO F5 PRO
تأتي الشاشة الجديدة مع شاصي جديد مدمج بها فكل الواجب فعله هو نقل المكونات من الشاشة القديمة الى الشاشة الجديدة بخطوات بسيطة
الخطوة 1
قم بإعداد هاتفك للتفكيك
افصل اي كابل متصل بالهاتف وقم بأطفاء الجهاز
الخطوة 2
قم بأخراج شريحة الsim
الخطوة 3
قم بأستخدام مجفف الشعر او كيس التسخين لتسليط الحرارة على الظهر الخلفي لتلين المادة الاصقة
قم بالتسخين حتى يصبح الهاتف ساخن عند لمسه
⚠︎ لا تقم بالتسخين قرب الكامرة لأن ذالك قد يوئدي الى اتلاف الكامرة
⚠︎ لا تقم بالتسخين قرب الكامرة لأن ذالك قد يوئدي الى اتلاف الكامرة
⚠︎ لا تبقي مجفف الشعر في مكان واحد بل قم بتحريكه على كل اجزاء الجهاز
الخطوة 4
- قم بوضع مقبض الشفط على الغطاء الخلفي، بالقرب من منتصف الحافة السفلى قدر الإمكان.
- اسحب مقبض الشفط لأعلى بقوة ثابتة وقوية لإنشاء فجوة بين الغطاء والإطار.
- أدخل أداة فتح في الفجوة
قم بتمريرها على محيط الجهاز لأزالة المادة الاصقة
⚠︎ إذا واجهتك مشكلة في إنشاء فجوة، استخدم المزيد من الحرارة لتليين المادة اللاصقة بشكل أكبر.
الخطوة 5
قم بأزالة البراغي ال17 التي تثبت غطاء اللوحة الأم و سماعة الصوت العالي
الخطوة 6
ازالة غطاء اللوحة الأم
- قم بأدخال اداة الفتح اسفل الغطاء وابدء برفعه برفق
الخطوة 7
قم بفصل كابلان البطارية
- قم بأستخدام اداة الفتح لفك كابلان البطارية و فصله من مقبسه
الخطوة 8
قم بفصل كابل الفلكس ثم كابل الشاشة من لوحة الأم
- قم بأستخدام اداة الفتح لفك الكابلات و فصلها من مقبسها
الخطوة 9
قم بفصل سلكان الهوائي
- قم بأستخدام اداة الرفع لفصل راس السلكان من مقبسيهما
الخطوة 10
قم بأزالة الكامرة الأمامية
- استخدم اداة الفتح لفصل كابل الكامرة الأمامية ثم ازالتها
الخطوة 11
قم بأزالة اللوحة الأم
- قم بأستخدام اداة الرفع لرفع اللوحة الأم قليلا ثم امسكها بيدك و ازلها
الخطوة 12
قم بأزالة سماعة السبيكر
- قم بأرخاء سلك الهوائي الأبيض من اطار الشاشة
- ثم قم بأستخدام اداة الرفع لأزالة سماعة السبيكر
الخطوة 13
قم بفصل كابل الشاشة من مقبسه بفلات الشحن
- استخدم اداة الفتح لفصل كابل الشاشة من مقبسه
الخطوة 14
قم بفصل كابلان الفلكس من مقبسيهما بفلات الشحن
- استخدم اداة الفتح لفصل الكابلان من مقبسيهما
الخطوة 15
قم بفصل كابل بصمة الأصبع من مقبسها في فلات الشحن بأستخدام اداة الفتح
الخطوة 16
قم بفصل سلك الهوائي من مقبسه بفلات الشحن
- قم بسحبه واخراجه من موقعه بأطار الشاشة.
الخطوة 17
قم بأزالة البرغي الذي يثبت فلات الشحن
الخطوة 17
قم بأزالة فلات الشحن
- استخدم اداة الرفع لرفع فلات الشحن و اخراجه من مقبسه باللوحة الأم
الخطوة 18
⚠︎ هذه الخطوة موضحة على جهاز بوكو X5 PRO لكن بنفس الطريقة تقوم بأزالة البطارية
قم بأزالة البطارية
- قم بقشط علامتا السحب البرتقالية
- اسحب البطارية بقوة ثابتة وامسك الهاتف من الجوانب , لا تقم بالضغط على اي من المكونات
- قم بأزالة الاسق الخلفي للبطارية واعد لفه على البطارية لأعادة استخدامه فيما بعد
الخطوة 19
- قم بأزالة كابل الفلكس واخراجه من الشاشة القديمة لنقله الى الشاشة الجديدة
الخطوة 20
قم بأزالة قاعدة الكامرة الخلفية من على الشاشة القديمة
- استخدم الملقط للأمساك و لرفع و ازالة القاعدة
الخطوة 21
⚠︎ هذه الخطوة موضحة على جهاز بوكو F3 لكن بنفس الطريقة تقوم بأزالة سماعة الأذن
ازالة سماعة الأذن
- قم بأستخدام القليل من الكحول اسفل السماعة لتلين المادة الاصقة او قم بوضع القليل من الحرارة بأستخدام مجفف الشعر
- قم برفع السماعة من احد جانبيها وقلبها بأتجاه الكابل
- قم بفصل الكابل بأستخدام الملقط من الخلف
⚠︎ كن حذر كابل السماعة هش للغاية تعامل معاه بلطف , ان كنت تواجه مشكلة قم بتسليط المزيد من الحرارة
⚠︎ اذا استخدمت مجفف الشعر فكن حذر ان تسلط الحرارة بشكل كبير لأن السماعة قابلة للتلف بالحرارة
الخطوة 22
⚠︎ هذه الخطوة موضحة على جهاز بوكو F3 لكن بنفس الطريقة تقوم بأزالة مستشعر الضوء
قم بأزالة مستشعر الأضائة المحيطة
- استخدم قم بأستخدام الملقط و اداة الفتح لفك و الأمساك بالمستشعر الأمامي و ازالته
الخطوة 23
قم بأزالة الغطاء الأحمر الذي يثبت كابل الشاشة بأستخدام الملقط
الخطوة 24
قم بأزالة قارئ بصمة الشاشة
- امسك بقارئ بصمة الشاشة واسحبه بلطف تدريجيا الى ان يخرج من مكانه
الخطوة 25
قم بأزالة المحرك الهزاز
- قم بتسليط القليل من الحرارة لتلين المادة الاصقة او استخدم سائل الكحول الذي يأتي مع العدة
- استخدم الملقط لرفع المحرك الهزاز و اخراجه منم مكانه
الخطوة 26
⚠︎ خطوة اختيارية فقط ان اتت الشاشة الجديدة من دون ازرار
قم بأزالة الغطاء المطاطي الأسود الذي يغطي الأزرار
⚠︎ خطوة اختيارية فقط ان اتت الشاشة الجديدة من دون ازرار
الخطوة 27
اذا اتت الشاشة الجديدة من دون ازرار فقم بنقل الأزرار الطاقة و الصوت من الشاشة القديمة الى الشاشة الجديدة
- قم بتسخين الأزرار لمدة 30 ثانية ثم قم بأستخدام الملقط بأزالتها
-بأستخدام الملقط أبدا بكابلها المثبت بالجهاز ثم قم بأزالتها بالكامل و نقلها الى الشاشة الجديدة
احضر الشاشة الجديدة و قم بأزالة جميع اللواصق الزرقاء و اللواصق الشفافة
⚠︎ انتبه من الممكن ان يكون هنالك لاصق شفاف في مكان الكامرة الأمامية
الخطوة 28
قم بأعادة وضع قارئ بصمة بالأصبع
- قم بوضع بصمة الأصبع في مكانها ثم اضغط عليها بشكل خفيف لتجلس في مكانها
الخطوة 29
قم بأعادة تثبيت المحرك الهزاز في الشاشة الجديدة مع تثبيت كابلها في مكانها المخصص
الخطوة 30
اعد الغطاء البلاستيكي الأحمر في مكانه قرب كابل الشاشة
الخطوة 31
قم بأعادة تثبيت سماعة الأذن في الشاشة الجديدة مع تثبيت كابلها في مكانها المخصص
⚠︎ هذه الخطوة موضحة على جهاز بوكو F5 لكن بنفس الطريقة تقوم مستشعر الأضائة
الخطوة 32
قم بأعادة تثبيت مستشعر الأضائة المحيطة
- قم بأستخدام الملقط لأعادة تثبيت المستشعر
- اعد وضع الغطاء البلاستيكي الذي يثبت المستشعر
الخطوة 33
اعد وضع قاعدة الكامرة الخلفية في مكانها
الخطوة 34
اعد وضع اللوحة الأم في مكانها بالشاشة الجديدة
- قم بالضغط عليها بشكل خفيف لتثبت في مكانها
- اعد توصيل كابل الشاشة باللوحة الأم
⚠︎ تأكد من عدم انحصار اي كابل او سلك اسفل اللوحة الأم
الخطوة 35
⚠︎ هذه الخطوة موضحة على جهاز بوكو F5 لكن بنفس الطريقة تقوم بأعادة وضع اللوحة الأم
اعد وضع فلات الشحن في مكانه
- تأكد من ادخاله بشكل مائل ليجلس في فتحة الشحن بشكل صحيح
- قم بالضغط عليه بشكل خفيف ليجلس بشكل صحيح
- اعد توصيل سلك الهوائي الأزرق بقمبسه بفلات الشحن
الخطوة 36
⚠︎ هذه الخطوة موضحة على جهاز بوكو F3 لكن بنفس الطريقة تقوم بأعادة سلك الهوائي المتصل بفلات الشحن بمكانه
اعد وضع سلك الهوائي في مكانه بأطار الشاشة
- قم بأستخدام اضفرك او الملقط لتسهيل ادخاله في مكانه
- قم بتوصيل راس السلك بمقبسه بفلات الشحن
الخطوة 37
اعد شد البرغي الخاص بفلات الشحن
الخطوة 38
اعد توصيل كابل الشاشة
الخطوة 39
اعد توصيل كابل قارئ بصمة الأصبع
الخطوة 38
اعد توصيل كابل الفلكس الذي يربط بين اللوحة الأم و فلات الشحن
- وصل راس الكابلان السفلي بمقبسيهما بفلات الشحن
- وصل راس الكابلان العلوي بمقبسيهما باللوحة الأم
الخطوة 39
⚠︎ هذه الخطوة موضحة على جهاز بوكو F3 لكن بنفس الطريقة تقوم بأعادة سماعة السبيكر وسلك الهوائي الخاص بها بمقبسه
اعد وضع سماعة السبيكر في مكانها
- اضغط عليها بشكل خفيف
الخطوة 40
⚠︎ هذه الخطوة موضحة على جهاز بوكو F3 لكن بنفس الطريقة تقوم بأعادة سماعة السبيكر وسلك الهوائي الخاص بها بمقبسه
- اعد توصيل سلك الهوائي الخاص بها بنفس الطريقة التي قمت بها بالسلك السابق ووصل راس السلك بمقبسه
الخطوة 41
اعد وضع الغطاء البلاستيكي في مكانه بالشاشة الجيدة
الخطوة 42

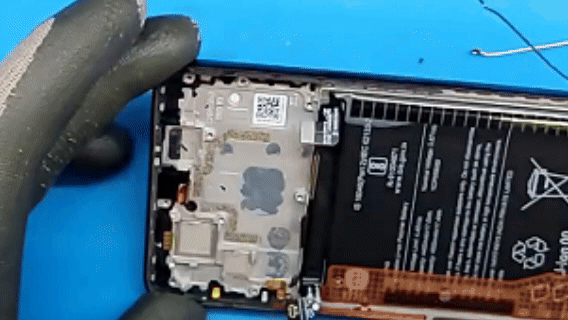

⚠︎ هذه الخطوة موضحة على جهاز بوكو F4 لكن بنفس الطريقة تقوم بأعادة البطارية وتأكد من محاذاة الأسلاك فقط لا تقم بتوصيلها الان
⚠︎ احذر لا تقم بتوصيل كابل البطارية بهذه الخطوة لأنه قد يؤدي الى خطر حدوث توصيل كهربائي في الدوائر و التسبب بعطل اللوحة الأم
اعد وضع البطارية في مكانها وتأكد من محاذاة البطارية لمقبسيها بشكل صحيح لكن لاتقم بتوصيله حاليا .
الخطوة 43
اعد وضع الكامرة الأمامية واعد توصيل كابلها بمقبسها باللوحة الأم
الخطوة 44
⚠︎ تأكد ان جميع الكابلات موصلة بمقابسها قبل توصيل كابلا البطارية
اعد توصيل كابلان البطارية بمقبسيهما باللوحة الأم
الخطوة 45
اعد وضع غطاء اللوحة الأم واعد شد جميع البراغي الخاصة بها
الخطوة 46
الان قم بتنظيف الظهر الخلفي و ظهر الجهاز من بقايا المادة الاصقة من خلال تقشيرها وازالتها وهذه الخطوة مهمة لتثبيت الزجاج الخلفي بشكل جيد ولعزل الماء
⚠︎ قم بأستخدام الكحول المركزة او سائل الامونيا لتسهل عليك عملية ازالتها بشكل سهل
الخطوة 47 و الأخيرة
الان قم بوضع المادة الاصقة على محيط الزجاج الخلفي من الداخل وقم بتثبيتها في مكانها وانتضر لمدة 30 دقيقة
⚠︎ يمكنك من استخدام الشرائط المطاطية للتأكد من تثبيت الجهاز بشكل جيد
خط النهاية
